Описание 5Ц4С

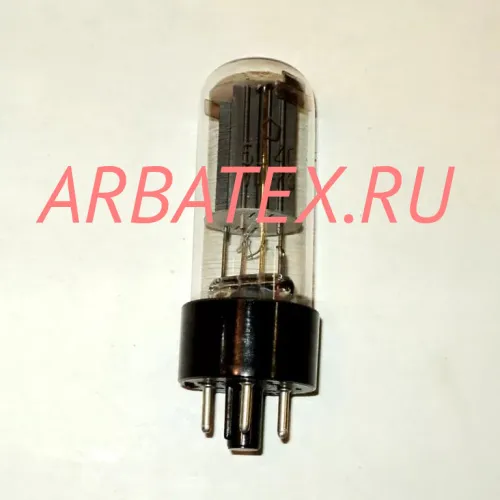

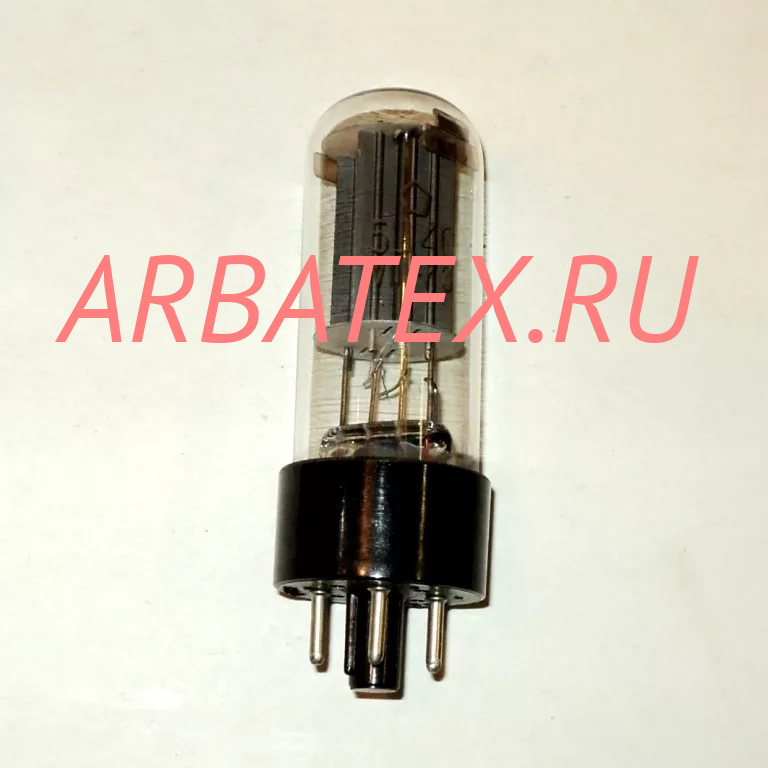

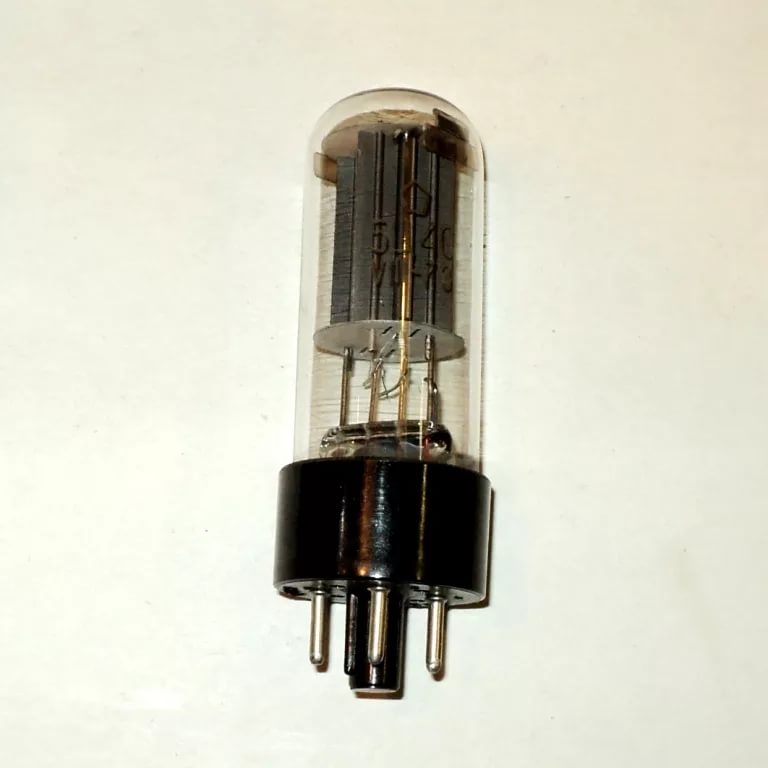

5Ц4С кенотрон двуханодный кенотрон в стеклянном оформлении, с оксидным катодом косвенного накала, предназначен для выпрямления переменного тока промышленной частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 5Ц4С:
5Ц4С
Двуханодный кенотрон 5Ц4С с оксидным катодом косвенного накала.
Предназначен для выпрямления переменного тока промышленной частоты 50 Гц.
Долговечность не менее 1000 ч.
Масса не более 55 г.
Основные технические характеристики на 5Ц4С:
Напряжение накала - 5 ± 0,5 В.
Ток накала - 2 ± 0,2 А.
Напряжение анода номинальное (постоянное) - 50 В.
Ток анода номинальный (для каждого диода) - не менее 300 мА.
Ток анода предельный (среднее значение) - 62 мА.
Ток анода предельный (амплитудное значение) - 375 мА.
Ток анода в момент включения предельный (амплитудное значение) - 1,25 А.
Напряжение анода обратное предельное (амплитудное значение) - 1,35 кВ.
Выпрямленный ток (для каждого диода) - не менее 122 мА.
Напряжение вторичной обмотки трансформатора - 2х500 В.
Емкость фильтра - 4 мкФ.
Сопротивление в цепи анода - 4,7 кОм.
