Описание 2П1П

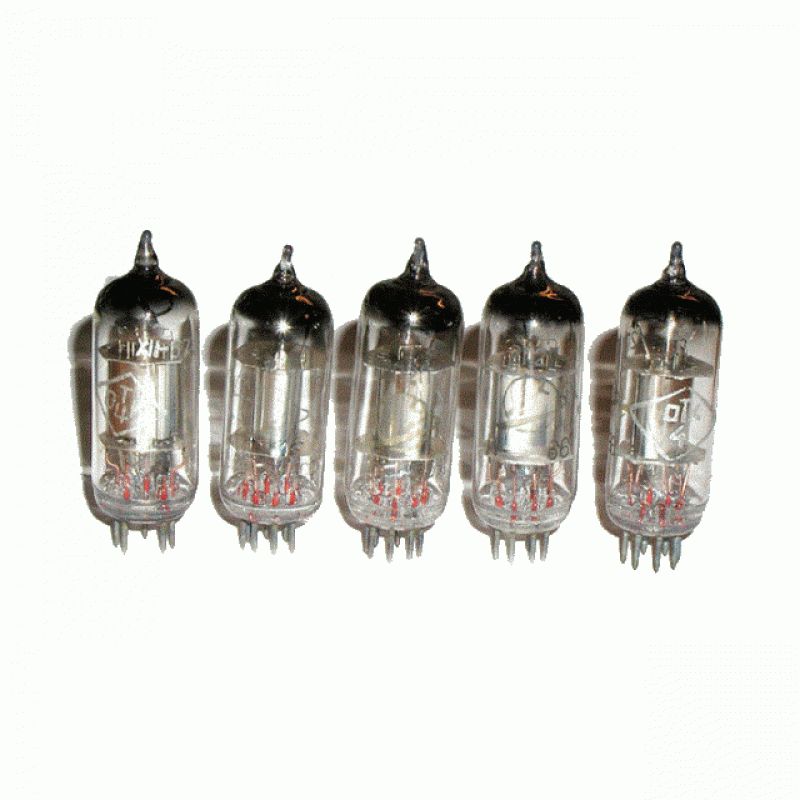

2П1П тетрод миниатюрный выходной лучевой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 2П1П:

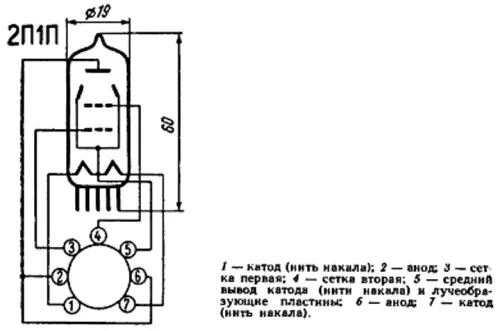

2П1П
Миниатюрный выходной лучевой тетрод.
Предназначен для усиления мощности низкой частоты.
Долговечность не менее 1000 ч.
Масса не более 10 г.
Основные технические характеристики на 2П1П:
Напряжение накала номинальное при параллельном включении подогревателей - 1,2 В.
Напряжение накала номинальное при последовательном включении подогревателей - 2,4 В.
Ток накала при параллельном включении подогревателей - 120 ± 14 мА.
Ток накала при последовательном включении подогревателей - 60 ± 7 мА.
Напряжение анода номинальное (постоянное) - 90 В.
Напряжение анода предельное (постоянное) - 100 В.
Ток анода - 9,5 ± 3 мА.
Напряжение сетки первой (постоянное) - -4,5 В.
Напряжение сетки второй номинальное (постоянное) - 90 В.
Напряжение сетки второй предельное (постоянное) - 100 В.
Ток сетки второй - 2,2 ± 0,9 мА.
Ток катода предельный 15,5 мА.
Мощность, рассеиваемая анодом, предельная - 1,1 Вт.
Крутизна характеристики - 1,7 мА/В.
Выходная мощность - 210 мВт.
Коэффициент нелинейных искажений - 7%
Емкость входная - 5,5 ±1,7 пФ.
Емкость выходная - 4,0 ± 1,6 пФ.
Емкость проходная - 0,5 пФ.
