Описание 1П24Б

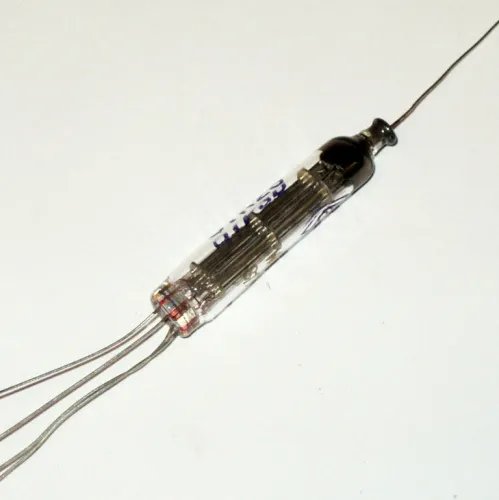

1П24Б сверхминиатюрный высокочастотный пентод повышенной надежности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1П24Б:


1П24Б
Сверхминиатюрный высокочастотный пентод.
Предназначен для генерирования и усиления колебаний высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.

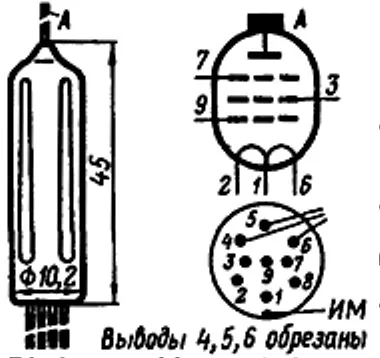

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 5,5 г.

Основные технические характеристики 1П24Б:
Номинальные электрические данные:
Напряжение накала, В ...... 1,2 ±0,12
Ток накала, мА ...... 240 ±24
Напряжение на аноде, В ...... 150
Напряжение на второй сетке, В ...... 125
Напряжение на первой сетке, В ...... -14
Ток в цепи анода, мА ...... 18
Ток в цепи второй сетки, мА ...... не более 1,5
Крутизна характеристики, мА/В ...... 1,7
Эквивалентное сопротивление шумов, кОм ..... 5

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 300
Наибольшее напряжение на второй сетке, В ....... 200
Наибольшая мощность, рассеиваемая на аноде, мВт ...... 4000
Наибольшая мощность, рассеиваемая на второй сетке, мВт ...... 1500
Наибольший ток в цепи катода, мА ...... 40
Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5
Емкость входная, пФ ..... 7,15
Емкость выходная, пФ ..... 4
Емкость проходная, пФ ..... 0,008.
