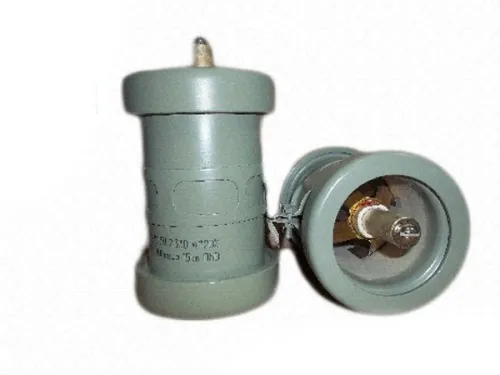

Конденсаторы К15У применяются в промышленном оборудовании и бытовой технике, используясь для осуществления емкостных связей, фиксированной настройки и подстройки мощных высокочастотных контуров, устранения либо смягчения помех, защиты приборов от перенапряжений, при проектировании конденсаторных электродвигателей, в устройствах для электросварки.
Конденсаторы представлены следующими видами: К15У-1, К15У-2, К15У-2Б, К15У-2С.
Технические характеристики К15У:
Номинальная емкость, допустимая реактивная мощность и номинальное напряжение высокой частоты для конденсаторов К15У приведены в таблице:
Номинальная емкость | Допустимая реактивная мощность | Номинальное напряжение высокой частоты | Количество |
К15У-1 | |||
6,8 пФ | 6 квар | 10 кВ | 13 шт. |
47 пФ | 7 квар | 6 кВ | 11 шт. |
47 пФ | 100 квар | 15 кВ | 11 шт. |
100 пФ | 7 квар | 6 кВ | 11 шт. |
150 пФ | 30 квар | 20 кВ | 102 шт. |
220 пФ | 40 квар | 20 кВ | 11 шт. |
330 пФ | 8 квар | 3,5 кВ | 11 шт. |
22 пФ | 8 квар | 10 кВ | 18 шт. |
470 пФ | 40 квар | 15 кВ | 215 шт. |
68 пФ | 20 квар | 20 кВ | 16 шт. |
1000 пФ | 55 квар | 10 кВ | 11 шт. |
1000 пФ | 90 квар | 12 кВ | 18 шт. |
1500 пФ | 40 квар | 4 кВ | 11 шт. |
4700 пФ | 70 квар | 4 кВ | 12 шт. |
К15У-2 | |||
150 пФ | 75 квар | 10 кВ | 13 шт. |
220 пФ | 150 квар | 15 кВ | 11 шт. |
1000 пФ | 30 квар | 8 кВ | 11 шт. |
1000 пФ | 45 квар | 10 кВ | 12 шт. |
2200 пФ | 50 квар | 10 кВ | 10 шт. |
2200 пФ | 125 квар | 20 кВ | 11 шт. |
3300 пФ | 50 квар | 4 кВ | 14 шт. |
3300 пФ | 50 квар | 6 кВ | 12 шт. |
3300 пФ | 65 квар | 10 кВ | 14 шт. |
3300 пФ | 90 квар | 7 кВ | 16 шт. |
3300 пФ | 150 квар | 20 кВ | 11 шт. |
4700 пФ | 100 квар | 8 кВ | 12 шт. |
4700 пФ | 90 квар | 10 кВ | 11 шт. |
К15У-2Б | |||
3300 пФ | 90 квар | 7 кВ | 18 шт. |
К15У-2С | |||
1500 пФ | 100 квар | 20 кВ | 11 шт. |
Конструктивное исполнение высоковольтных керамических конденсаторов типов К15У-1 и К15У-2 - неизолированное.
Работа в непрерывном и импульсном режиме в цепях напряжения:
- высокочастотного переменного - до 25 кВ;
- постоянного - до 30 кВ.
Допуск - ±10%; ±20%.
Тангенс угла потерь - не более 0,0012.
Минимальная наработка на отказ - не менее 500 ч.
Габаритные размеры:
- диаметр К15У-1 - не более 180 мм;
- длина К15У-1 - не более 30 мм;
- диаметр К15У-2 - не более 132 мм;
- длина К15У-2 - не более 180 мм.
Масса:
- К15У-1 - не более 1800 г;
- К15У-2 - не более 6500 г.
Варианты исполнения конденсаторов К15У в зависимости от вида приёмки:
- отдел технического контроля - ОТК;
- особо стойкие - ОС;
- приемка заказчика - ПЗ;
- военная приемка - ВП.
Условия эксплуатации:
Температура окружающей среды - от -60º C до +155º C.
Атмосферное давление - от 0,67 кПа до 106,7 кПа (от 5 мм рт. ст. до 800 мм рт. ст.).
Механические вибрационные нагрузки:
- частотный диапазон - от 1 Гц до 200 Гц;
- ускорение - не более 100 м/с2.
Ускорение ударных нагрузок:
- многократного действия - не более 400 м/с2;
- однократного действия - не более 5000 м/с2.
