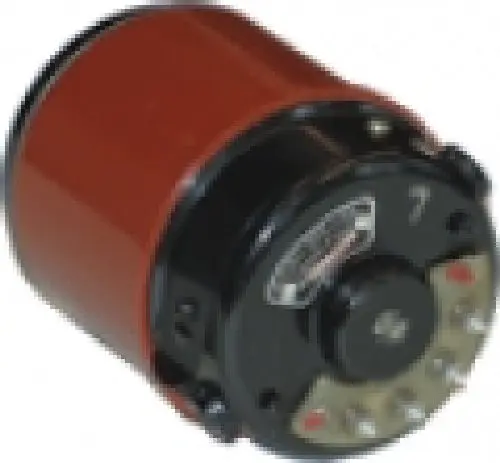

Описание электродвигателя СЛ-221ТВ:
Электродвигатель СЛ-221ТВ относится к группе коллекторных электродвигателей.
У электродвигателей СЛ-221ТВ имеются скользящие контакты. Работают СЛ-221ТВ от напряжения 110В постоянного тока. Корпус СЛ-221ТВ выполнен из металла, а обмотка электродвигателя состоит из медного провода, что придает ему особую прочность и широкую облать их применения.
У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть как левым, так и правым. На клеммной колодке электродвигателей СЛ-221ТВ выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателей для работы в следящих системах и схемах автоматики.
Электрические машины коллекторные СЛ-221ТВ, постоянного тока, имеют две обмотки: обмотку возбуждения и обмотку якоря.
Режим работы – продолжительный.
ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СЛ-221ТВ
Не рекомендуется длительная эксплуатация электромашины СЛ-221ТВ при предельных значениях температур, установленных в технических условиях (ТУ) на конктретные типы электромашин.
Детали, устанавливаемые на выходной конец вала при монтаже электромашины СЛ-221ТВ на объекте, должны быть отбалансированы.
ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТКЕ СЛ-221ТВ.
Во избежание повреждения щеточного узла контактого сельсина брать за наружный диаметр корпуса.
Не допускайте нахождения электромашин вблизи мест с металлической пылью, опилками или стружкой, а также вблизи мест с парами кислот, щелочей и других химических веществ.
Перед установкой элктромашин:
1) Удалите консервационную смазку с концов вала
2) Протрите коллектор
3) Поверните вручную валы электромашин на 8-10 оборотов по и против часовой стрелки.
4) Не отгибайте контактые пружины
ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ СЛ-221ТВ:
Тип возбуждения СЛ-221ТВ - параллельное;
Номинальное напряжение питания - 110В;
Потребляемый ток - 0,35А;
Полезная мощность - 13Вт;
Частота вращения - 3600об/мин. - 4600об/мин.;
Номинальный вращающий момент на валу - 0,0343Н•м(350гс•см);
Диапазон рабочих температур - от -40ºС до +40ºС;
Верхнее значение относительной влажности воздуха при 20ºС - 95%;
Масса прибора - 0,9кг;

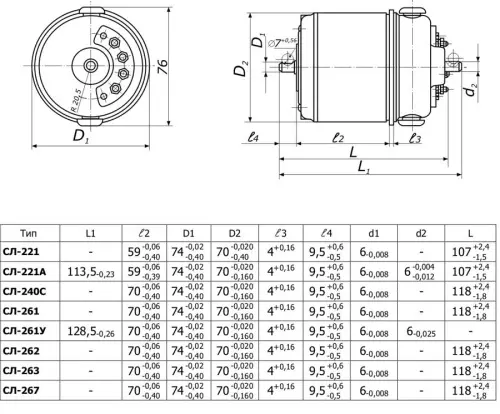

Габаритные размеры:
- длина - 107мм;
- диаметр - 74мм;
Гарантийная наработка - 2000ч.
Сельсин СЛ-221ТВ предназначен для работ в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический коллекторный электродвигатель постоянного тока, но диапазон рабочих температур тропического коллекторного электродвигателя постоянного тока от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
