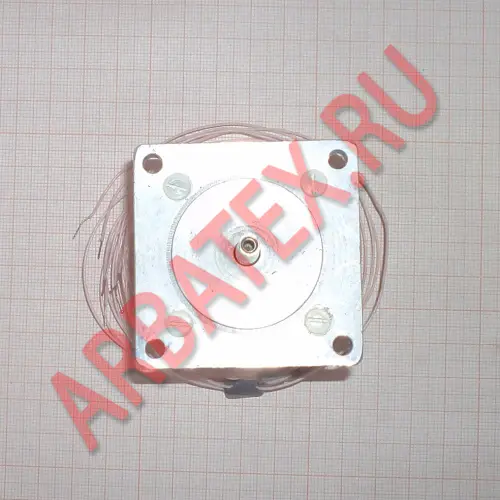

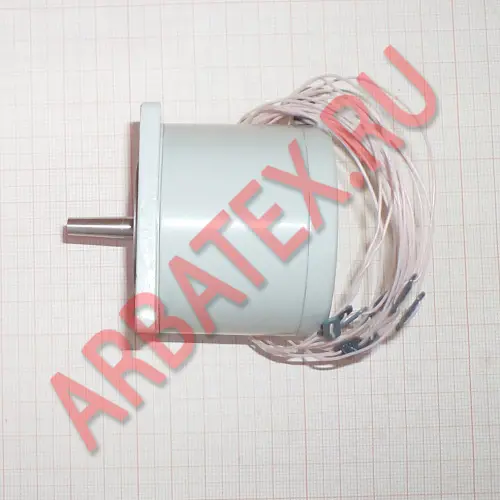

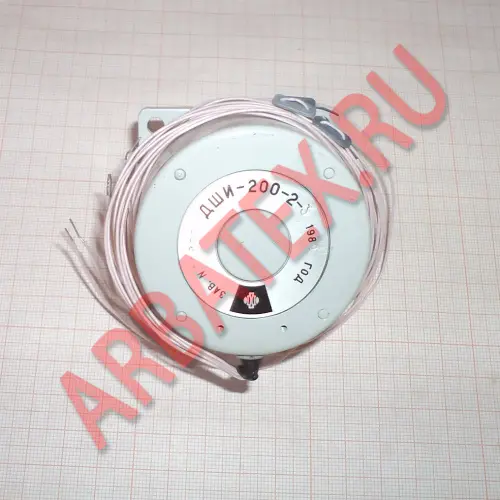

ДШИ-200-2-3 электродвигатель тихоходный

ДШИ-200-2-3 электродвигатель тихоходный

Характеристики

48Q0V68B0

Описание

Описание электродвигателя ДШИ-200-2-3:


Шаговый двигатель ДШИ-200-2-3 предназначен для обработки дискретных угловых перемещений.
Электродвигатель шаговый изготавливается в четырех исполнениях: ДШИ-200-1-1, ДШИ-200-1-2, ДШИ-200-1-3, ДШИ-200-1-4 и соответствует с Я2М3.595.057 ТУ.
Электродвигатель изготовлен в исполнении УХЛ категории 4.1. по ГОСТ 15150-69.
Максимально допустимый ток в фазе электродвигателя 2А.

Средний ресурс электродвигателя 5550 ч.

Порядок установки


1. Крепление электродвигателя производится за фланец с помощью винтов. Винты необходимо предохранить от самоотвинчивания.
2. Механические доработки корпуса и вала электродвигателя не допускаются.
3. При монтаже ударные нагрузки на вал, натяжение выводных проводов более 5Н (0,5 кгс) не допускается.
4. Разборке электродвигателя запрещается.

ПАРАМЕТРЫ ДШИ-200-2-3:


Угловой шаг - 1.8°
Максимальный статический cинхронизирующий момент, Нм - 0.46
Погрешность обработки шага - ±3%
Максимальная частота приемистости, Гц - 1000
Номинальный ток питания в фазе, А - 1.5
Сопротивление фазных обмоток, Ом - 2.1 ±0.2
Напряжение питания, В - 30
Индуктивность фазных обмоток, мГ (не более) - 3.0
Максимальная потребляемая мощность, Вт, не более - 11.8
Масса, г - 540
