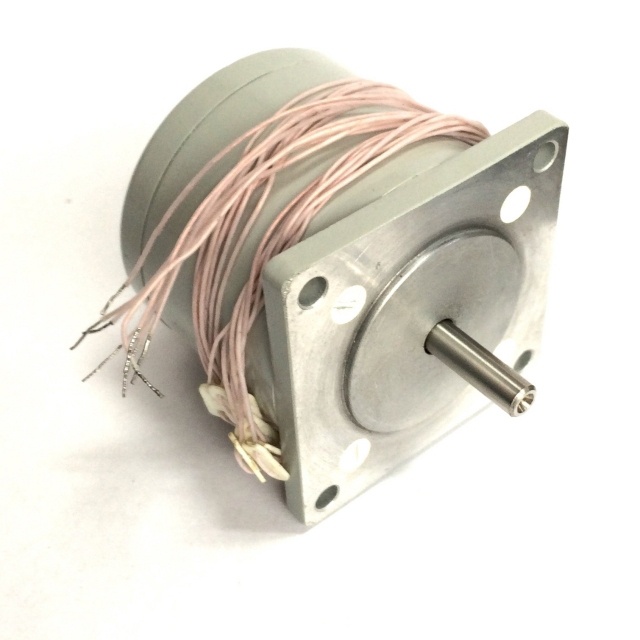

ДШИ-200-1-2 электродвигатель тихоходный

ДШИ-200-1-2 электродвигатель тихоходный

Характеристики

48Q0V68AY

Описание

Описание электродвигателя ДШИ-200-1-2:


Шаговый двигатель ДШИ-200-1-2 предназначен для обработки дискретных угловых перемещений.

Электродвигатель шаговый изготавливается в четырех исполнениях:


ДШИ-200-1-1, ДШИ-200-1-2, ДШИ-200-1-3, ДШИ-200-1-4 и соответствует с Я2М3.595.057 ТУ.
2. Электродвигатель изготовлен в исполнении УХЛ категории 4.1. по ГОСТ 15150-69.
3. Максимально допустимый ток в фазе электродвигателя 2А.
4. Средний ресурс электродвигателя 5550 ч.
5. Все характеристики электродвигателя снимались при запитка обмоток управления от усилителя мощности.

Порядок установки


1. Крепление электродвигателя производится за фланец с помощью винтов. Винты необходимо предохранить от самоотвинчивания.
2. Механические доработки корпуса и вала электродвигателя не допускаются.
3. При монтаже ударные нагрузки на вал, натяжение выводных проводов более 5Н (0,5 кгс) не допускается.
4. Разборке электродвигателя запрещается.

ПАРАМЕТРЫ ДШИ-200-1-2:


Максимальный статический синхронизирующий момент, нт, не менее - 0,25
Единичный шаг, град - 1,8
Погрешность обработки шага, % - 3
Максимальная частота приемистости, Гц - 1200
Номинальный ток питания в фазе, А - 1,5
Номинальное напряжение питания коммутирующих устройств, В - 30
Максимальная потребляемая мощность, Вт, не более - 8,8
Масса, кг -0,36
