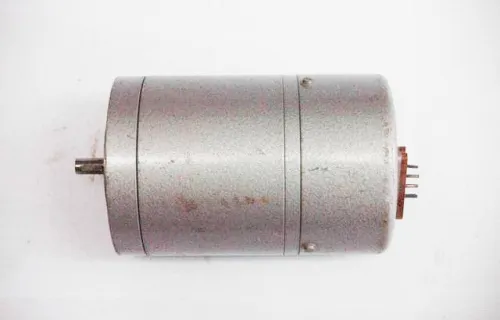

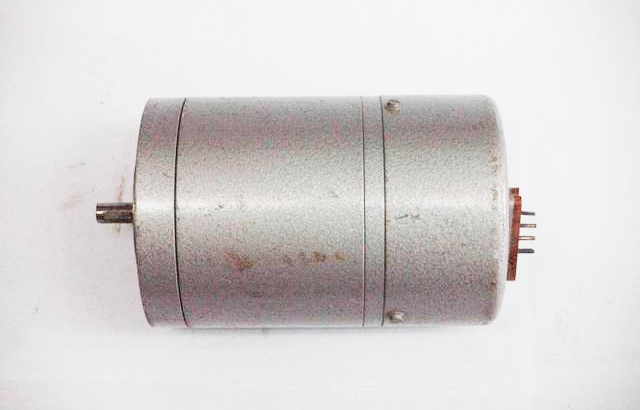

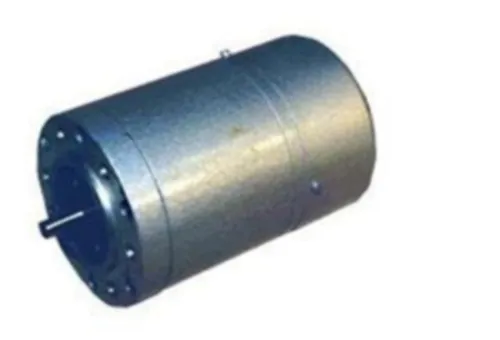

ШД-4М электродвигатель

ШД-4М электродвигатель

Характеристики

48Q0V68GE

Описание

Характеристики ШД-4М:


Двигатель предназначен для работы в системах числового програмного управления металлорежущих станков, выполняется с неявнополюсным статором и реактивным секционированным ротором.

Параметры ШД-4М:


Напряжение питания постоянного тока, В - 24+/- 0,7
Ток фазы в режиме фиксированной стоянки при напряжении питания 24В, при двух включенных фазах, А - 3,5 +_ 0,1
Единичный шаг, градус - 1,5
Статическая погрешность отработки шага, мин. - +/- 20
Номинальный момент инерции нагрузки, кг*м2 - 6*10 ^-6
Номинальный вращающий момент нагрузки, Н*м (гс*см), - 0,060 (610)
Номинальная приемистость, шаг/с, не менее - 800
Максимальная приемистость при номинальном напряжении питания, шаг/с, не менее - 900
Максимальный статический момент при питании одной фазы током 3,5+_0,1А, Н*м (гс*см), не менее - 0,650 (6500)
Режим работы: продолжительный, при частоте отработки шагов не более 800 шаг\с, или в режиме фиксированной стоянки перемежающийся с реверсом после каждого цикла при длительности цикла 10 минут, из них 8 минут на частоте 800шаг\с, остальное время цикла в режиме фиксированной стоянки.
Номинальная частота питания, Гц - 50
Масса электродвигателя ,кг - 5,1
