Характеристики

14шт

Описание

Описание

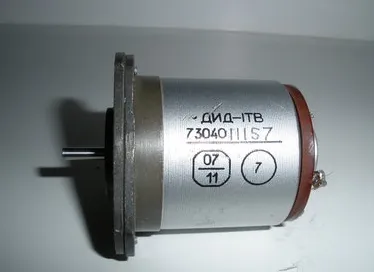

ДИД-1ТВ асинхронный индукционный двухфазный двигатель малой мощности для систем автоматики.Двигатели серии ДИД имеют полый немагнитный ротор.
Сдвиг фаз напряжения обмотки управления относительно напряжения обмотки возбуждения, равный 90°, осуществляется с помощью специальных схем независимо от нагрузки двигателя.
Соединение с нагрузкой осуществляется с помощью трибки ДИД-0.1, ДИД-0.5, ДИД-0.6 либо муфты или шестерни.
Не допускается непосредственное соединение вала с нагрузкой, создающей осевое усилие.
Крепление двигателей - фланцевое.
Режим работы - продолжительный (S1).
Напряжение питания обмоток возбуждения и управления 30 В, частота напряжения питания 400 Гц, двигателя ДИД-ТЧ - 1000 Гц.

Расшифровка условного обозначения:
ДИД-1ТВ
ДИД - двигатель индукционный двухфазный;
1 - число - максимальная мощность, Вт;
ТВ -  ТА - нагревостойкие, ТВ - нагревовлагостойкие, ТЧ - нагревостойкие на частоту напряжения питания 1000 Гц.

Технические характеристики электродвигателя ДИД-1ТВ:
• Номинальная мощность, Вт ...... 1
• Частота вращения, об/мин ...... 18000
• Потребляемый ток, А ...... 0,25
• Коэффициент полезного действия, % ...... 18
• Масса, кг ...... 0,115

Условия эксплуатации электродвигателя ДИД-1ТВ:
• Вибрационные нагрузки:
   - диапазон частот, Гц ...... 10-1000
   - ускорение, м/с2 ...... 75
• Ударные нагрузки, м/с2 ...... 350
• Температура окружающей среды, °С ...... -60... +100
• Относительная влажность воздуха при температуре 30°С, % ...... 98
• Гарантийная наработка, ч ...... 2200
