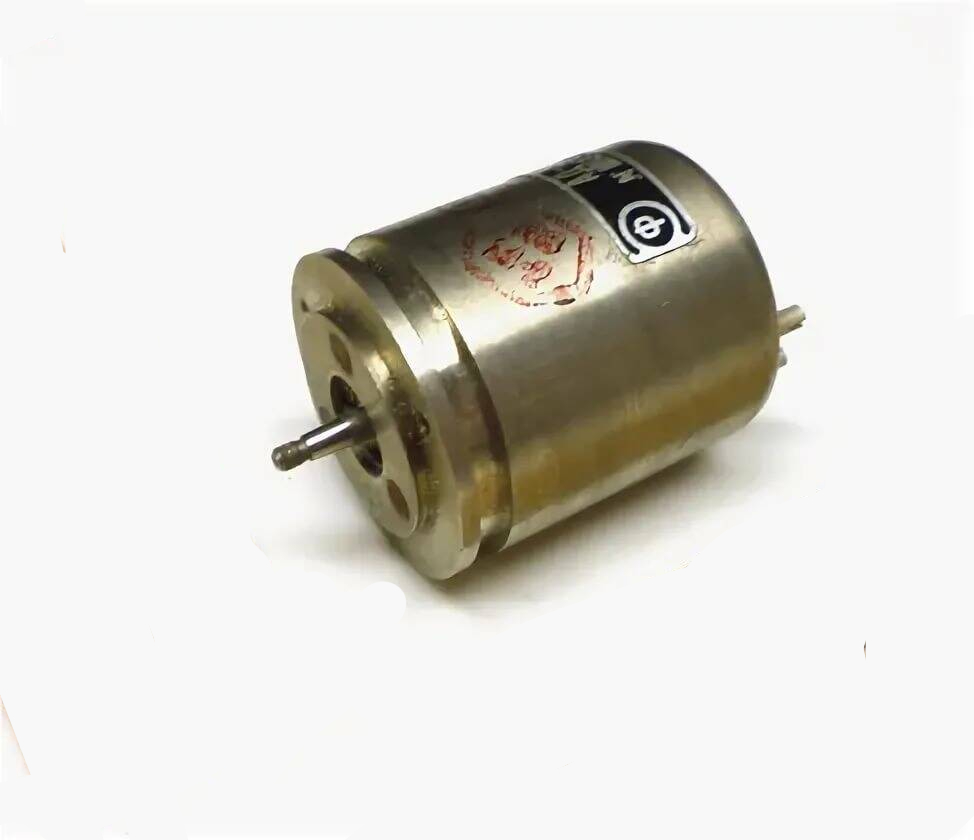

Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором. Одна из фаз является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
Технические характеристики приборов электродвигатели АД-32Б:
Напряжение питания:
- обмотки возбуждения - 40В;
- обмотки управления - 40В;
Максимальная потребляемая мощность - 2Вт;
Частота вращения:
- при холостом ходе - 6500об/мин;
- при номинальном режиме работы - 4000об/мин;
Начальный пусковой момент - 7∙10-3Н∙м;
Номинальный вращающий момент прибора электродвигатель АД-32Б - 1,8∙10-3Н∙м;
Начальный пусковой ток:
- обмотки возбуждения - 0,4А;
- обмотки управления - 0,4А;
Потребляемый ток:
- обмотки возбуждения - 0,36А;
- обмотки управления - 0,36А;
Электромеханическая постоянная времени прибора электродвигатель АД-32Б - 0,01с;
Напряжение трогания - 1В;
КПД - 22%;
Момент инерции ротора - 1∙10-7кг∙м2;
Сопротивление обмотки управления - 76 Ом+j120 Ом;
Габариты приборов электродвигатели АД-32Б:
- длина - 52мм;
- диаметр - 32мм;
Масса прибора АД-32Б электродвигатель - 0,15кг;
Вибрационные нагрузки:
- диапазон частот - 1Гц-2000Гц;
- ускорение - 150м/с2;
Ударные нагрузки - 750м/с2;
Температура окружающей среды - от -60°С до +60ºС;
Относительная влажность воздуха при температуре 35°С - 98%;
Гарантийная наработка прибора электродвигатель АД-32Б:
- без редукторов - 5000 часов;
- с редукторами - 2500 часов;
