Описание

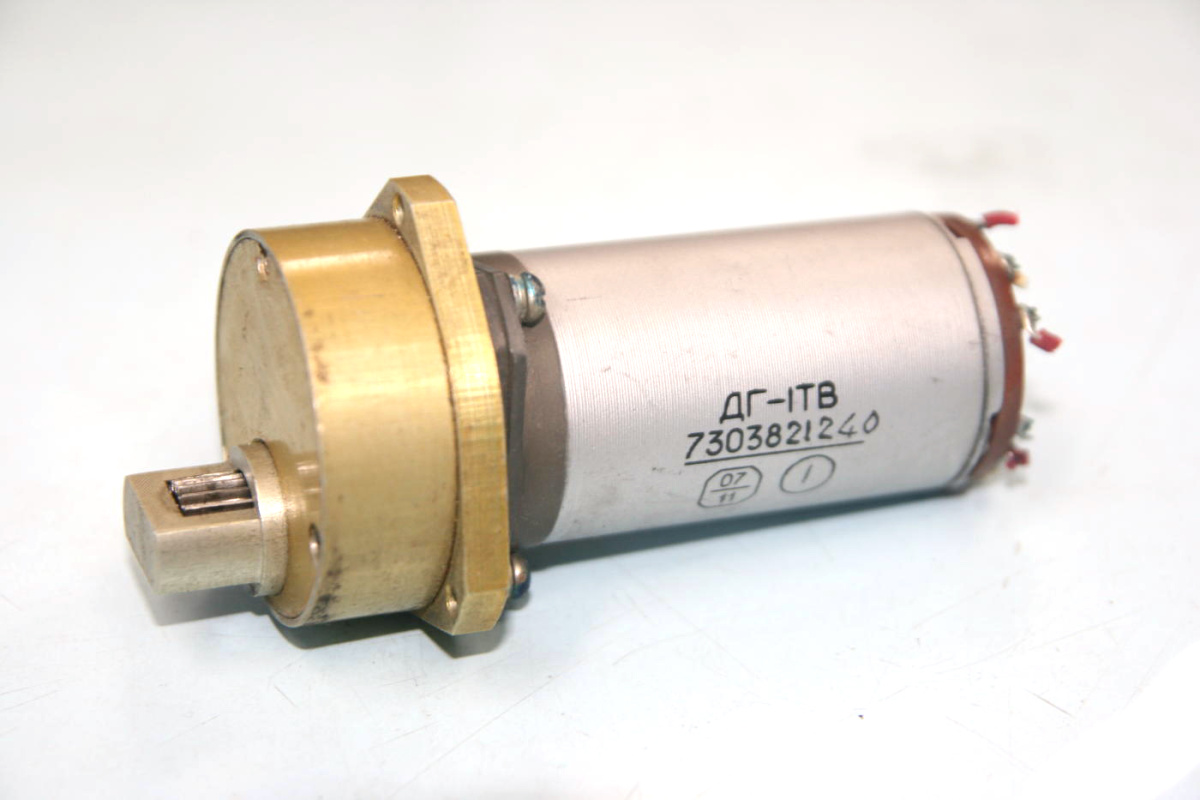

Двигатель-генератор ДГ-1ТВ двухфазный агрегат с полым немагнитным ротором.
Сдвиг фаз между напряжениями питания обмотки возбуждения и обмотки управления двигателя должен быть осуществлен с помощью специальных схем, обеспечивающих электрический угол 90° независимо от нагрузки двигателя.
Крепление ДГ-1ТВ - фланцевое.
Режим работы - продолжительный, реверсивный.
Расшифровка условного обозначения серии ДГ:
- Д - двигатель; Г - генератор;
- число - максимальная мощность двигателя, Вт;
- ТА - нагревостойкие; ТВ - нагрево-влагостойкие; ТЧ - нагревовлагостойкие на частоту напряжения питания 1000 Гц.
Напряжение питания обмоток возбуждения двигателя и генератора 36 В, обмотки управления - 30 В.
Частота напряжения питания 400 Гц, двигатель-генератора типа ДГ-Т4 - 1000 Гц.
