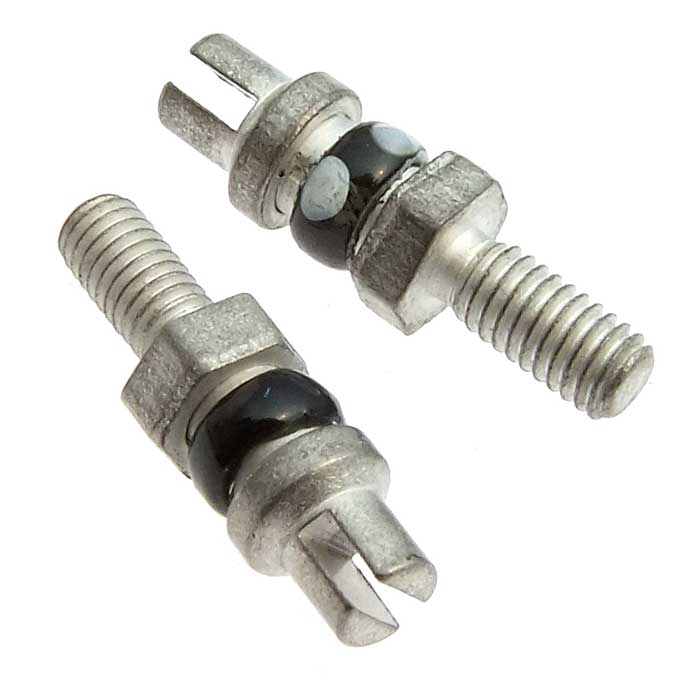

Диоды 2Д220Ж1 кремниевые быстродействующие диффузионные выпрямительные.
Предназначены для применения в выпрямительных и преобразовательных устройствах в диапазоне частот 1...50 кГц.
Используются в радиоэлектронной аппаратуре специального назначения.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Условная (кодовая) маркировка у анодного вывода диода (две цветные точки):
- 2Д220А1 - белая и белая;
- 2Д220Б1 - белая и зеленая;
- 2Д220В1 - белая и желтая;
- 2Д220Г1 - белая и голубая;
- 2Д220Д1 - красная и белая;
- 2Д220E1 - красная и зеленая;
- 2Д220Ж1 - красная и желтая;
- 2Д220И1 - красная и голубая.
Масса диода не более 8 г.
Тип корпуса: КД-10.
Технические условия:
- приемка «ВП» аА0.339.076ТУ/Д1;
- приемка «ОСМ» аА0.339.076ТУ/Д1, П0.070.052.
Гарантийный срок хранения 25 лет со дня изготовления.
Пример условного обозначения при заказе:
- Диод 2Д220Ж1 - аА0.339.076ТУ/Д1;
- Диод ОСМ 2Д220Ж1 - аА0.339.076ТУ/Д1, П0.070.052.
