2Д215Д1 диод

2Д215Д1 диод

Характеристики

48Q0V6P2A

Описание

Описание

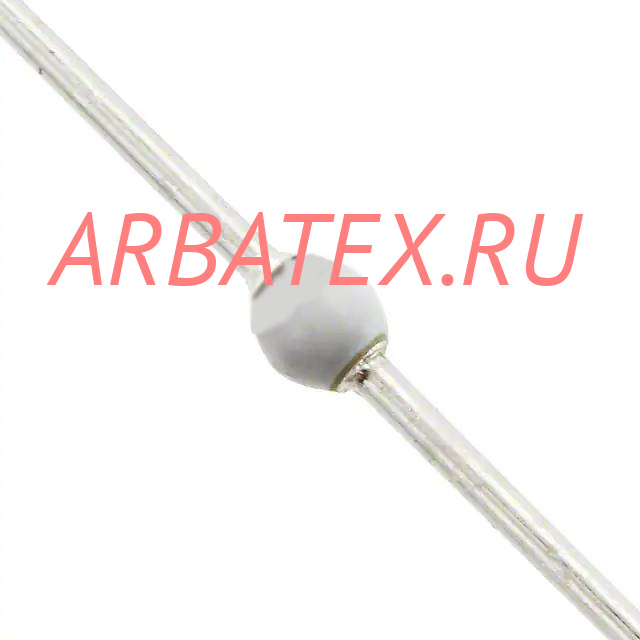

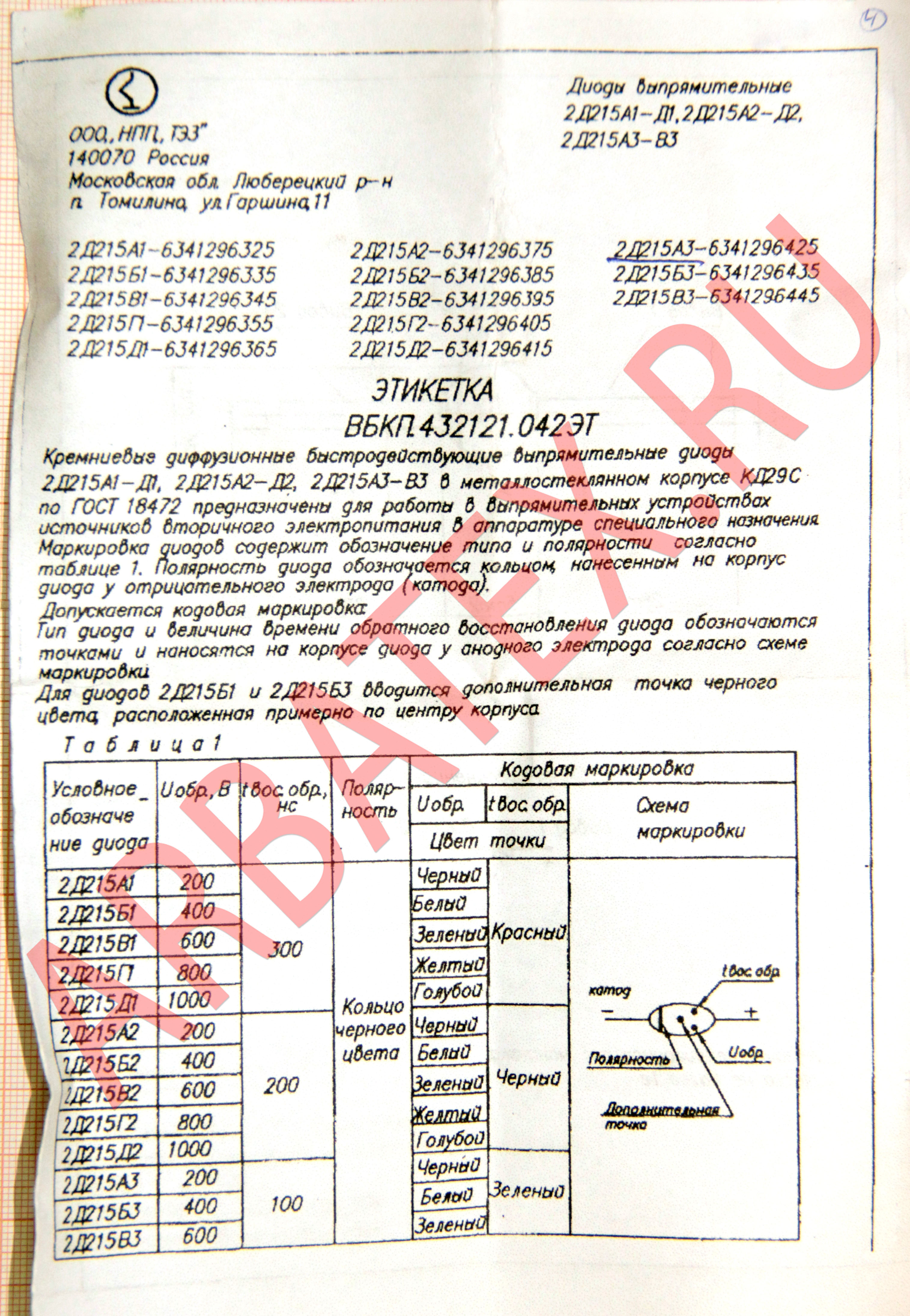

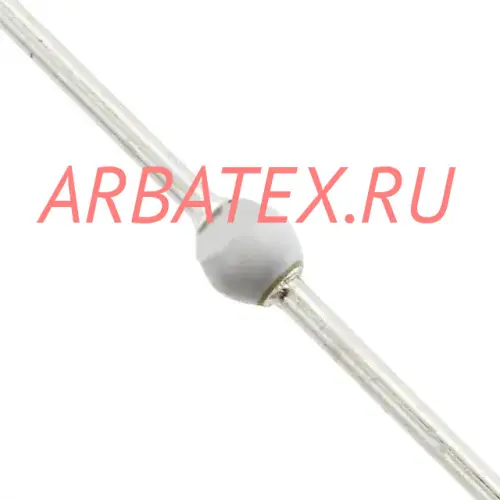

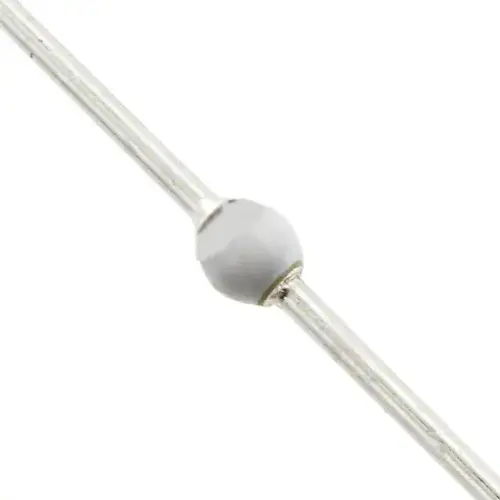

Кремниевые диффузионные быстродействующие выпрямительные диоды 2Д215А1-Д1, 2Д251А2-Д2, 2Д215А3-В3 в металлостеклянном корпусе КД29С по ГОСТ 18472 предназначены для работы в выпрямительных устройствах источников вторичного электропитания в аппаратуре специального назначения.
Маркировка диодов содержит обозначение типа и полярности.

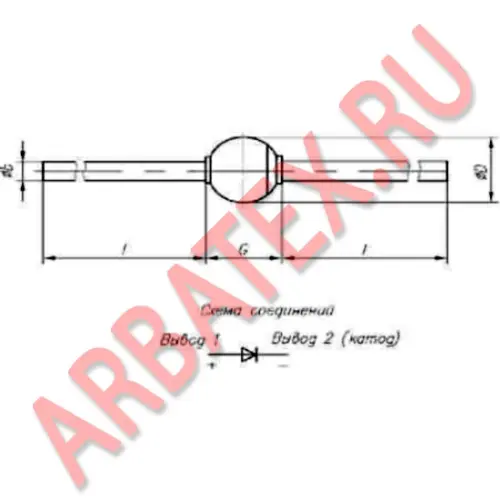

Полярность диода обозначается кольцом, нанесённым на корпус диода у отрицательного электрода (катода).
Допускается кодовая маркировка:
Тип диода и величина времени обратного восстановления диода обозначается точками и наносятся на корпусе диода у анодного электрода согласно схеме маркировки.
Для диодов 2Д215Б1 и 2Д215Б3 вводится дополнительная точка чёрного цвета, расположенная примерно по центру корпуса.

Содержание драгоценных металлов в одном диоде:
- серебро - 2.1798 мг
Цветных металлов не содержится.

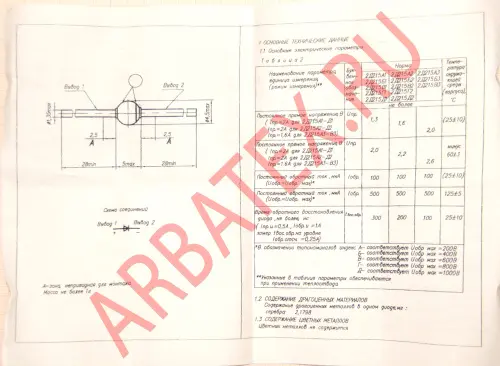

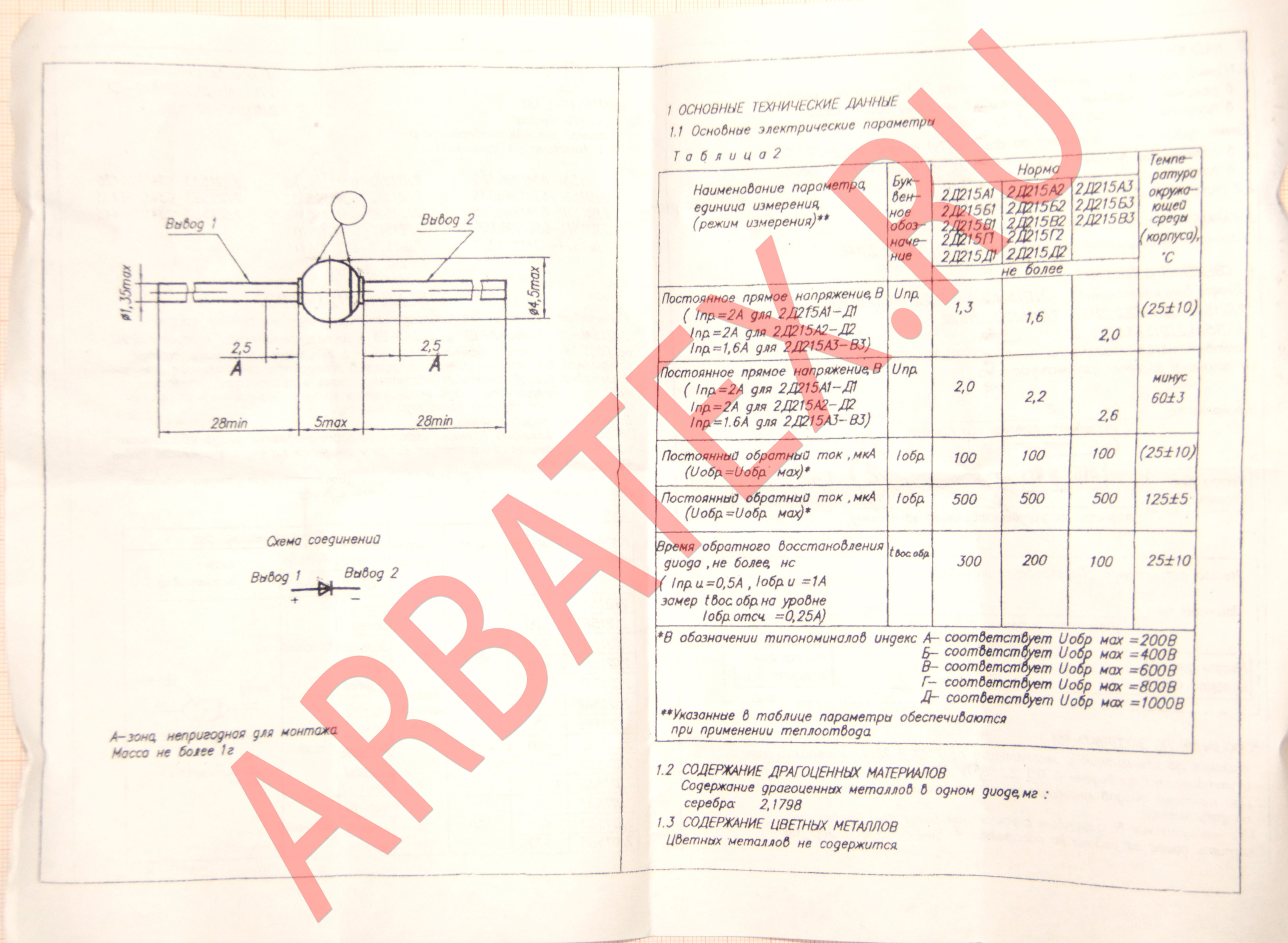

Параметры и характеристики


Масса диода не более 0,5 г.
Минимальный срок сохраняемости - 25 лет.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Tпер макс,°C - Максимальная температура перехода
• T, °C - Температура окружающей среды

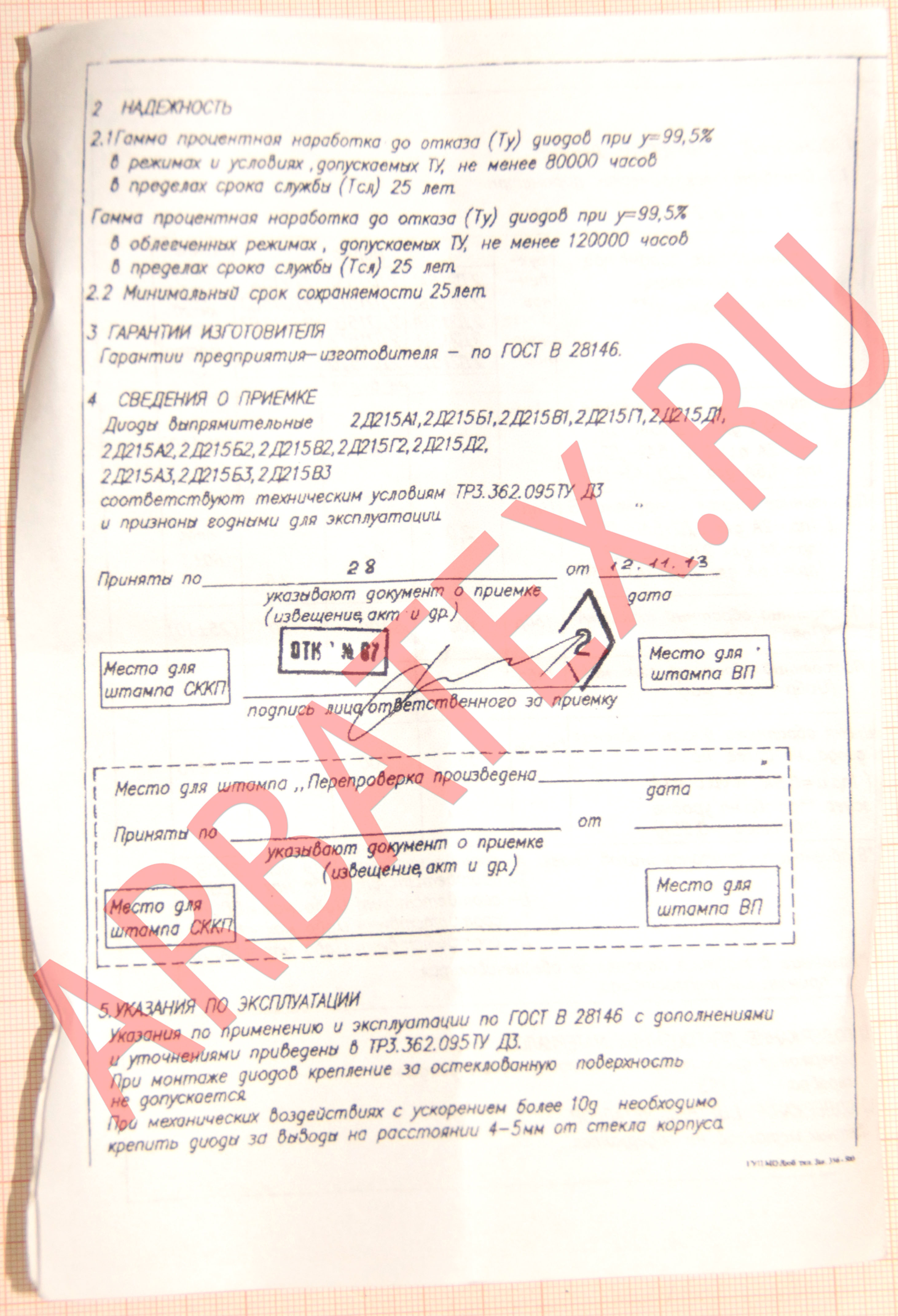

Условия по эксплуатации


Указания по применению и эксплуатации по ГОСТ В 28146 с дополнениями и уточнениями приведены в ТР3.362.095ТУ Д3.
При монтаже диодов крепление за остеклованную поверхность не допускается.
При механических воздействиях с ускорением более 10g необходимо крепить диоды за выводы на расстоянии 4-5мм от стекла корпуса.
