3А121АР диод

3А121АР диод

Характеристики

Арсенид галлия
-60...+85
3.6...8
200...600
0.1
50000
0.3...1.3
15
Детекторный
4830PWRP3

Описание

Описание


Диоды 3А121АР арсенидогаллиевые, планарно-эпитаксиальные с барьером Шоттки, смесительно-детекторные.
Предназначены для применения в преобразователях частоты и детекторах миллиметрового диапазона длин волн.
Диоды выпускаются подобранными в пары, обозначаются 3А121АР, используются в балансных смесителях.

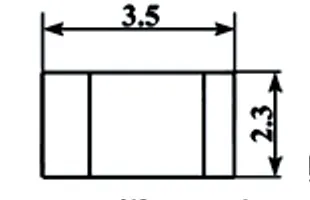

Выпускаются в металлокерамическом корпусе типа КД-124, с жесткими выводами.
Диоды не маркируются, товарный знак, тип диода, полярность и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Положительный вывод - со стороны крышки.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А121А, аА0.339.077 ТУ;
диод СВЧ 3А121АР, аА0.339.077 Д/2 ТУ;
диод СВЧ АА121А, аА0.336.316 ТУ.

Параметры и характеристики


Масса диода не более 0,0015 г.

• Iпр макс, А - Максимальный прямой ток<br>
• Uобр и макс, В - Максимальное импульсное обратное напряжение<br>
• Iпр и макс, А - Максимальный импульсный прямой ток<br>
• Uпр макс, В - Постоянное прямое напряжение<br>
• fд макс, кГц - Максимальная рабочая частота<br>
• Сд, пФ - Общая ёмкость<br>
• Ioбp, мкА - Постоянный обратный ток<br>
• Uoбp макс, В - Максимальное постоянное обратное напряжение<br>
• tвoc обр, мкс - Время обратного восстановления<br>
• Ioбp и макс, мА - Импульсный обратный ток<br>
• Pрас, мВт - Непрерывная рассеиваемая мощность<br>
• Мин наработка, ч - Минимальная наработка<br>
• Тип диода - Тип СВЧ диода<br>
• Pрас и, Вт - Импульсная рассеиваемая мощность<br>
