2А105БР диод

2А105БР диод

Характеристики

Кремний
-60...+125
0.5
0.1
50
20
10000
Смесительный
0.3
4830PWRM9

Описание

Описание


Диоды 2А105БР кремниевые, точечные, смесительные.
Предназначены для применения в преобразователях частоты сантиметрового диапазона длин волн.

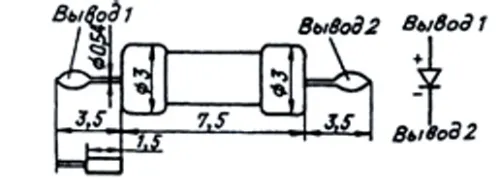

Выпускаются в металлостеклянном корпусе с жесткими выводами типа КД-121.
Диоды выпускаются подобранными в пары и обозначаются 2А105АР, 2А105БР.
Тип диода приводится на этикетке.

Параметры и характеристики


Маркируются цветным кодом у положительного вывода: 2А105А - двумя красными полосками, 2А105Б - двумя красными полосками и точкой.
Масса диода не более 0,15 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А105А, ТР3.360.075 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
