2А547В-3 диод

2А547В-3 диод

Характеристики

Кремний
0.02
0.9
690000000
30
-60...+125
200
30000
115
0.13...0.16
Переключательный
0.4
0.06...0.12
не более 3
4830PWRLK

Описание

Описание


Диоды 2А547В-3 кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, фазовращателях, модуляторах, аттенюаторах сантиметрового и дециметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

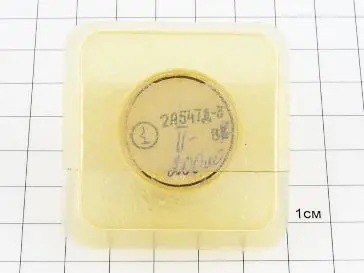

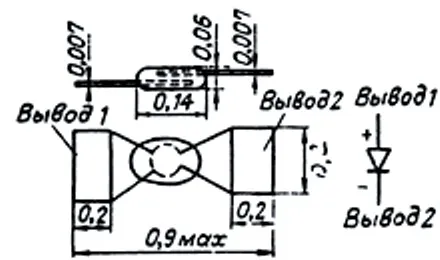

Выпускаются в бескорпусном исполнении без кристаллодержателя с балочными выводами, диоды 2А547Д-3,2А547Е-3 поставляются во фрагментах (блоках) для последующей резки их на отдельные диоды у потребителя.
Тип диода приводится на этикетке.

Параметры и характеристики


Масса одного диода не более 0,03 мг.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А547А-3, аА0.339.346 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
