Описание
Диоды 2А635Б кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового диапазона длин волн.

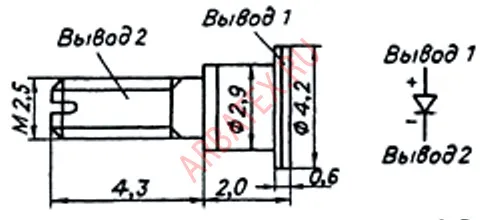

Выпускаются в металлокерамическом корпусе типа КД-119-1 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: 2А635А - красная точка, 2А635Б - белая точка.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А635А, аА0.339.179 ТУ.
Параметры и характеристики
Масса диода не более 0,3 г.
Iпр макс, А - Максимальный прямой ток.
Uобр и макс, В - Максимальное импульсное обратное напряжение.
Iпр и макс, А - Максимальный импульсный прямой ток.
Uпр макс, В - Постоянное прямое напряжение.
fд макс, кГц - Максимальная рабочая частота.
Сд, пФ - Общая ёмкость.
Ioбp, мкА - Постоянный обратный ток
Uoбp макс, В - Максимальное постоянное обратное напряжение
tвoc обр, мкс - Время обратного восстановления.
Ioбp и макс, мА - Импульсный обратный ток.
Pрас, мВт - Непрерывная рассеиваемая мощность.
Мин наработка, ч - Минимальная наработка.
Тип диода - Тип СВЧ диода.
Pрас и, Вт - Импульсная рассеиваемая мощность.
