2А512Б-4 диод

2А512Б-4 диод

Характеристики

Кремний
1.15...1.9
не более 500
250
40
12
-60...+85
25000
Переключательный
0.45...0.85
не более 2.5
4000
не более 6
4830PWRB4

Описание

Описание


Диоды 2А512Б-4 кремниевые, сплавные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях и аттенюаторах дециметрового и длинноволновой части сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с жесткими выводами.

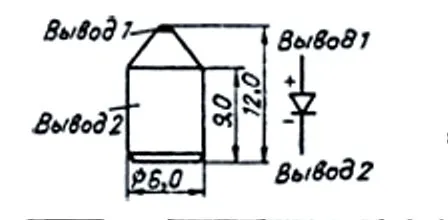

Тип диода приводится на выводе 2 (отрицательный вывод).

Параметры и характеристики


Масса диода не более 3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А512Б-4, ТР3.360.081 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
