2А546А-5 диод

2А546А-5 диод

Характеристики

Кремний
0.15
300000000
150
2500
300
Переключательный
5000
0.12...0.2
не более 1.5
4830PWRAV

Описание

Описание


Диоды 2А546А-5 кремниевые, эпитаксиальные, переключательные.
Предназначены для применения в переключающих устройствах, фазовращателях, модуляторах, аттенюаторах СВЧ-диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

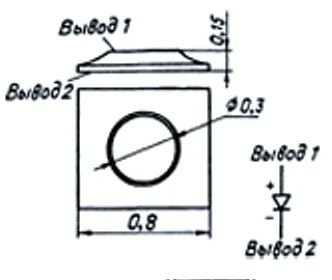

Выпускаются в бескорпусном исполнении с контактными площадками без выводов 2А546А-5, 2А546Б-5, КА546А-5 и на металлических держателях с жесткими выводами 2А546А-6, 2А546Б-6, КА546А-6.
Тип диода приводится на этикетке.

Параметры и характеристики


Масса диодов 2А546А-5, 2А546Б-5, КА546А-5 не более 0,3 мг, 2А546А-6, 2А546Б-6, КА546А-6 не более 0,5 г.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А546А-5, аА0.339.286 ТУ;
диод СВЧ КА546А-5, аА0.336.458 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
