2А543А-6 диод

2А543А-6 диод

Характеристики

Кремний
0.035
300000000
50
-60...+125
500
25000
не менее 100
Переключательный
500
0.12...0.2
не более 1.5
4830PWRAU

Описание

Описание


Диоды 2А543А-6 кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, фазовращателях, модуляторах, аттенюаторах СВЧ-диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

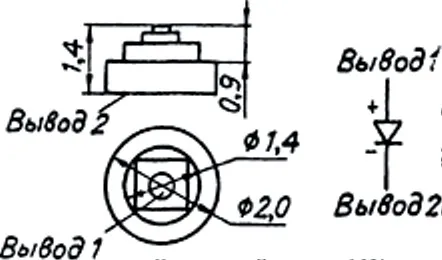

Выпускаются в бескорпусном исполнении с контактными площадками без выводов 2А543А-5, КА543А-5, на металлических 2А543А-6, КА543А-6 и керамических 2А543Б-6 держателях с жесткими выводами.
Тип диода приводится на этикетке.

Параметры и характеристики


Масса диодов не более: 2А543А-5 - 0,03 г, 2А543А-6 - 0,015 г, 2А543Б-6 - 0,01 г.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А543А-6, аА0.339.278 ТУ;
диод СВЧ КА543А-6, aa0.336.486 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
