Описание

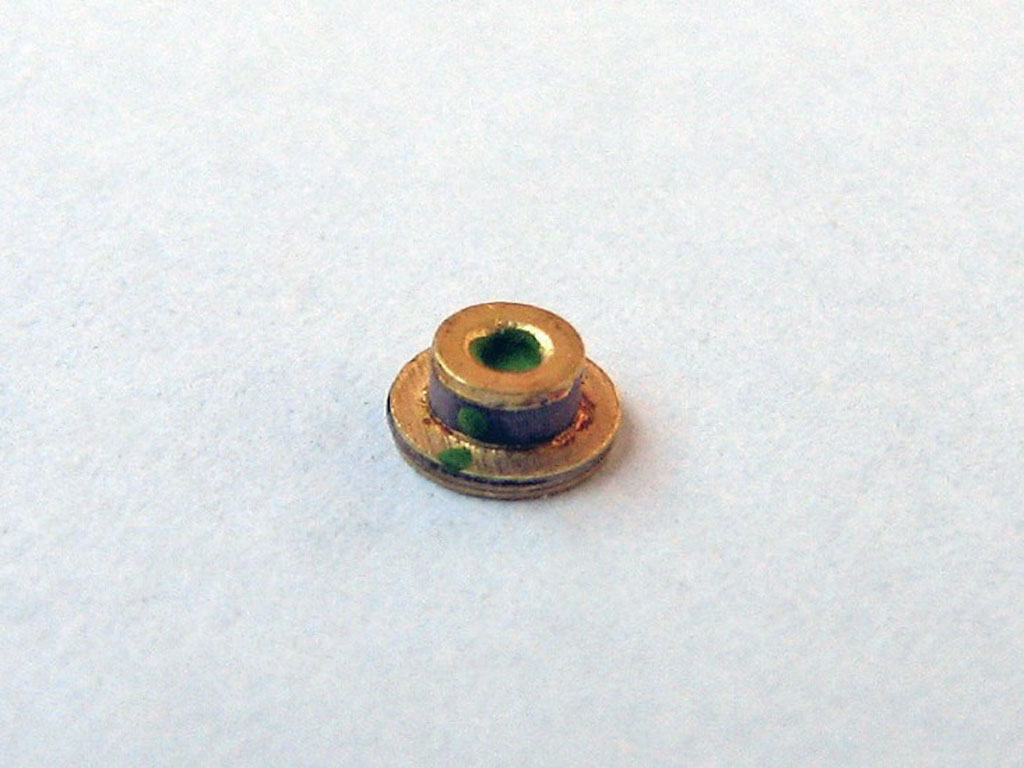

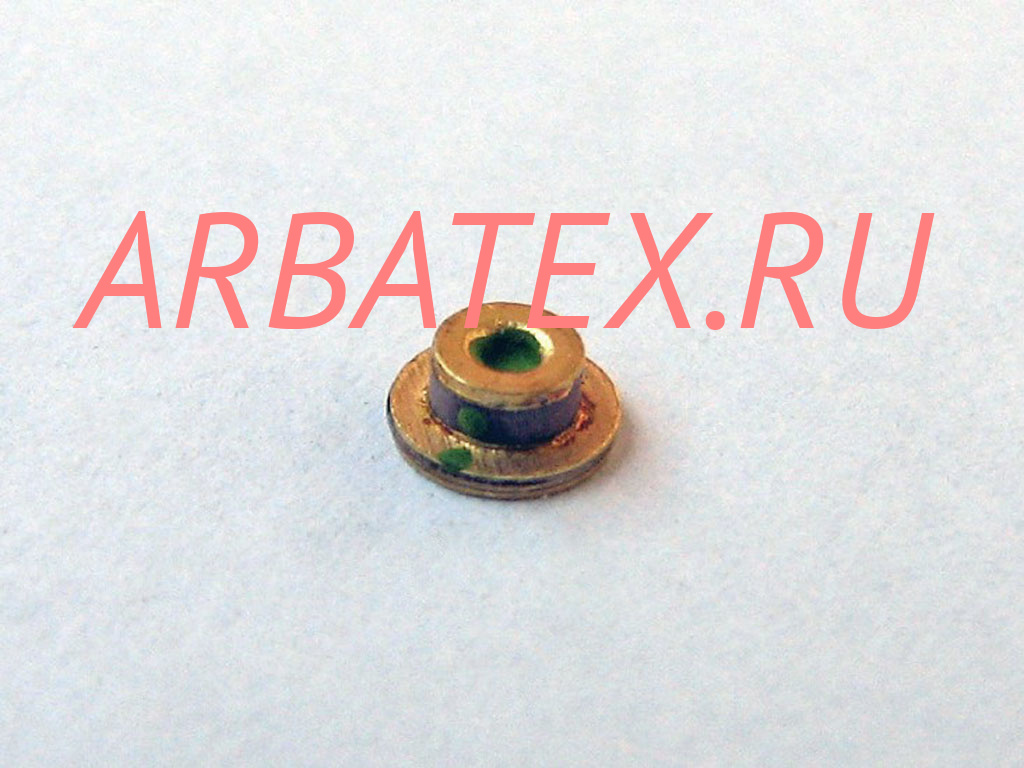

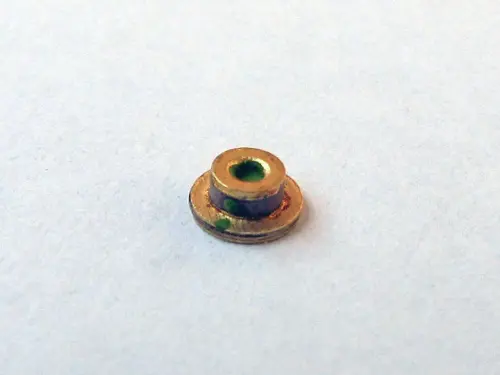

Диоды ГИ308И германиевые, туннельные, мезапланарные, переключательные.
Предназначены для применения в переключающих устройствах.

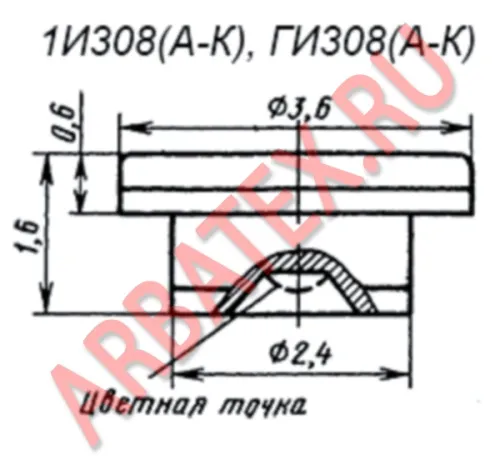

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приводится на этикетке.
Маркируются цветными точками:
1И308А - зеленой и черной;
1И308Б - зеленой и белой;
1И308В - красной и черной;
1И308Г - двумя красными;
1И308Д - красной и белой;
1И308Е - белой и черной;
1И308Ж - двумя белыми;
1И308И - голубой и черной;
1И308К - голубой и белой;
ГИ308А - двумя черными, в углублении - зеленой;
ГИ308Б - белой и черной, в углублении - зеленой;
ГИ308В - двумя черными, в углублении - красной;
ГИ308Г - красной и черной, в углублении - красной;
ГИ308Д - белой и черной, в углублении - красной;
ГИ308Е - двумя черными, в углублении - белой;
ГИ308Ж - белой и черной, в углублении - белой;
ГИ308И - двумя черными, в углублении - голубой;
ГИ308К - белой и черной, в углублении - голубой.
Отрицательный вывод имеет больший диаметр.
Параметры и характеристики
Масса диода не более 0,1 г.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
