Описание
3А130АС-3 - интегральные пары последовательно соединенных арсенидогаллиевых, планарно-эпитаксиальных, с барьером Шоттки, смесительных диодов.
Предназначены для применения в преобразователях частоты сантиметрового и миллиметрового диапазонов длин волн в составе гибридных интегральных микросхем и микросборок, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

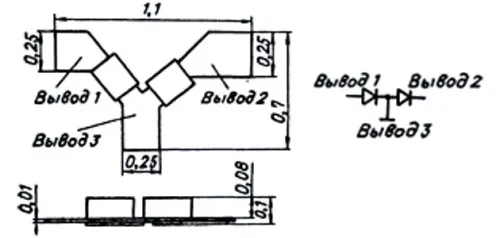

Выпускаются в бескорпусном исполнении с балочными выводами без кристаллодержателя.
Полярность, схема соединений, товарный знак и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Пример записи условного обозначения при заказе и в конструкторской документации:
пара диодная СВЧ 3a130ac-3, аА0.339.428 ТУ.
Параметры и характеристики
Масса прибора не более 0,001 г.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
