Характеристики

Кремний
270000000
30
-60...+125
0.7
Умножительный
0.55...0.95
4830PWQDL

Описание

Описание


Диоды 2А605Б кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового диапазона длин волн.

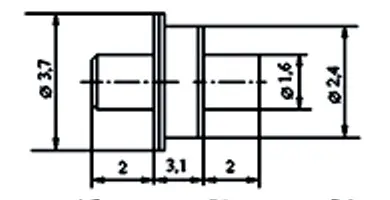

Выпускаются в металлокерамическом корпусе типа КД-106 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Маркируются цветными точками: 2А605А - черной; 2А605Б - красной; КА605А - черной и красной, КА605Б - зеленой и красной; КА605В - двумя красными.

Параметры и характеристики


Масса диода не более 0,2 г.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А605Б, ТТЗ 360.064 ТУ;
диод СВЧ КА605Б, aa0.336.784 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
