Характеристики

Кремний
75000000
не более 100
60
-60...+85
1500
не менее 60
Умножительный
2.7...4.7
4830PWQDG

Описание

Описание


Диоды 2А602Б кремниевые, планарно-эпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты дециметрового диапазона длин волн.

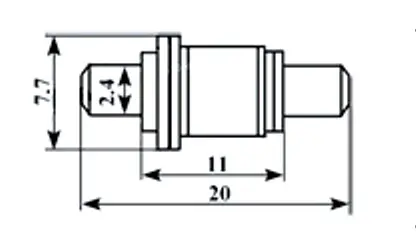

Выпускаются в металлокерамическом корпусе типа КД-112 с жесткими выводами.
Тип диода и схема соединения электродов с выводами указывается на корпусе диода.

Параметры и характеристики


Масса диода не более 2,5 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А602Б, ТТ3.360.047 ТУ;
диод СВЧ КА602Б, аА0.336.784 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
