Описание
Диоды 2А537А кремниевые, диффузионные, переключательные.
Предназначены для применения в коммутационных устройствах, модуляторах, аттенюаторах, фазовращателях сантиметрового, дециметрового и метрового диапазонов длин волн.

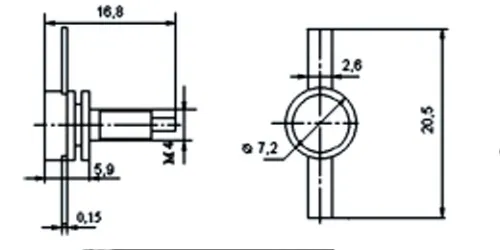

Выпускаются в металлокерамическом корпусе типа КД-16-1 с жесткими выводами и изолированным теплоотводом.
Тип диода приводится на корпусе. Положительный вывод - срезанный.
Параметры и характеристики
Масса диода не более 3,0 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А537А, аА0.339.125 ТУ;
диод СВЧ КА537А, аА0.336.304 ТУ.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Tпер макс,°C - Максимальная температура перехода
• T, °C - Температура окружающей среды
