Характеристики

2018
Кремний
0.15
25
-60...+125
250
25000
0.15...3
Ограничительный
10
0.4...0.65
4830PWQDA

Описание

Описание


Диоды 2А534А кремниевые, планарно-эпитаксиальные, ограничительные.
Предназначены для применения в устройствах ограничения и управления мощностью, защиты входных цепей приемников СВЧ-диапазона длин волн.

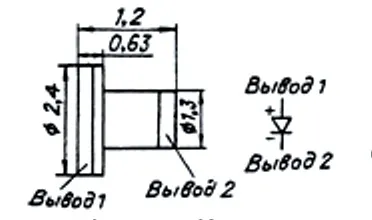

Выпускаются в металлокерамическом корпусе типа КД-102 с жесткими выводами.
Тип диода приводится на групповой таре. Положительный вывод - со стороны крышки.

Параметры и характеристики


Масса диода не более 0,05 г.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А534А, аА0.339.107 ТУ;
диод СВЧ КА534А, аА0.336.323 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
