Характеристики

Кремний
0.2
470000000
300
-60...+125
4000
15000
800...1100
0.5
Переключательный
0.001
0.4...1
не более 2
4830PWQD5

Описание

Описание


Диоды 2А520А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.

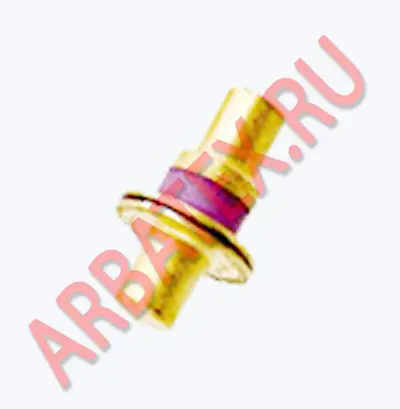

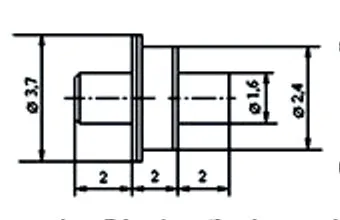

Предназначены для применения в коммутационных устройствах, модуляторах, фазовращателях и аттенюаторах сантиметрового и дециметрового диапазонов длин волн. Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.

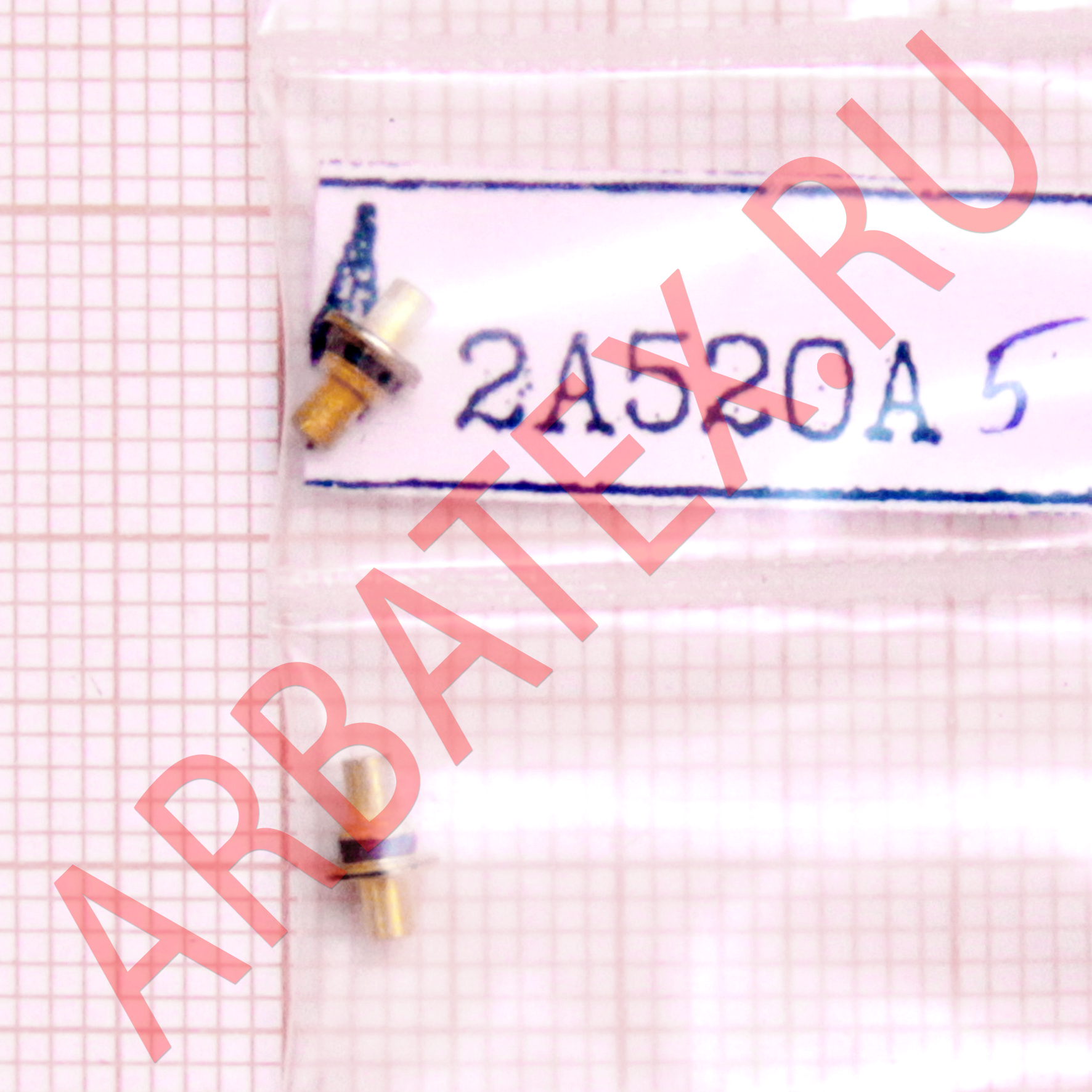

Диод 2А520 маркируется черной и красной точками, КА520А - черной, красной и зеленой, КА520Б - желтой, красной и зеленой.
Положительный вывод - со стороны крышки.

Параметры и характеристики


Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А520А, ТТ3.360.081 ТУ,
диод СВЧ КА520А, aa0.362.000 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
