Характеристики

Кремний
0.1
10
не более 200
-60...+125
0.3
10000
0.7
Ограничительный
30
0.5...0.9
4830PWQD4

Описание

Описание


Диоды 2А519А кремниевые, планарно-эпитаксиальные, ограничительные.
Предназначены для применения в устройствах ограничения и стабилизации СВЧ-мощности, защиты входных цепей приемников сантиметрового и дециметрового диапазонов длин волн.

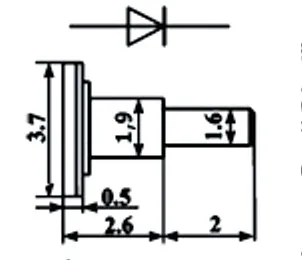

Выпускаются в металлокерамическом корпусе типа КД-108 с жесткими выводами.
Диод 2А519А маркируется черной точкой на керамической втулке, 2А519Б - зеленой. Положительный вывод со стороны крышки.

Параметры и характеристики


Масса диода не более 0,1 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А519А, дР0.360.013 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
