Описание диода 3А531А-6
Диод 3А531А-6 применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода 3А531А-6
Диоды 3А531А-6 арсенидогаллиевые, планарно-эпитаксиальные, с барьером Шоттки, переключательные.
Предназначены для применения в переключающих устройствах, сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

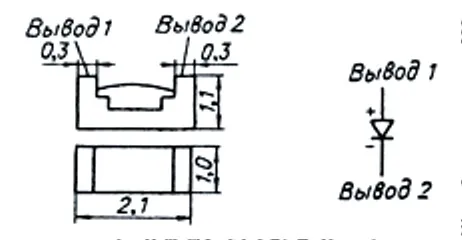

Выпускаются в бескорпусном исполнении с жесткими выводами.
Тип диода приводится на полиэтиленцеллофановой ленте.
На основании положительной площадки ставится синяя точка. Голубая точка у основания другой контактной площадки обозначает тип диода.
Масса диода не более 0,01 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3a531a-6, aa0.339.019 ТУ.
Основные технические параметры СВЧ диода 3А531А-6:
• Критическая частота переключения диода: не менее 120 ГГц;
• Общая емкость диода: не более 0,3 пФ;
• Прямое сопротивление потерь: не более 30 Ом;
• Накопленный заряд диода: не более 3 нКл;
• Пробивное напряжение: не менее 12 В;
• Индуктивность диода: не более 2 нГн;
• Постоянное обратное напряжение: не более 10 В;
• Постоянный прямой ток: не более 30 мА;
• Постоянная рассеиваемая мощность: не более 50 мВт;
• Импульсная рассеиваемая мощность: не более 100 мВт;
• Значение допустимого статического потенциала: 100 В;
• Температура окружающей среды: -60...+120 °С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
