2А507Б диод

Рейтинг:

50 руб. /шт

- +	Запросить цену

Много

Отложить Отложено Сравнить В сравнении

Диоды 2А507Б кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.

Цена действительна на оптовое предложение и может меняться в зависимости от количества товара.

Пожалуйста, уточняйте цены у наших менеджеров.

Минимальный общий заказ от 2000 рублей.

Описание
Отзывы о товаре
Задать вопрос

Описание

Диоды 2А507Б кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях и аттенюаторах сантиметрового и дециметрового диапазонов длин волн.

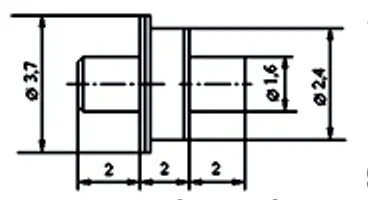

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на этикетке.
Маркируются цветными точками : 2А507А - черной; КА507А - двумя черными; 2А507Б - желтой; КА507Б - двумя желтыми; КА507В - двумя красными.
Положительный вывод со стороны крышки.

Параметры и характеристики

Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А507А, ТТ3.360.053 ТУ;
диод СВЧ КА507А, ТТ3.360.078 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность

Материал	Кремний
? ×Максимальный прямой ток Iпр макс, А	0.2
? ×Максимальное постоянное обратное напряжение Uoбp макс, В	200
? ×Температура окружающей среды T, °C	-60...+100
? ×Непрерывная рассеиваемая мощность Pрас, мВт	5000
? ×Минимальная наработка Мин наработка, ч	15000
? ×Минимальное пробивное напряжение Uпроб, В	300...550
? ×Максимальная индуктивность диода Lд, нГн	0.5
? ×Тип СВЧ диода Тип диода	Переключательный
? ×Общая ёмкость диода Cд, пФ	0.8...1.2
? ×Сопротивление потерь rп, Ом	не более 1.5
