Описание
Диод 2А202А кремниевый, точечный, детекторный.
Предназначен для детектирования сигналов в дециметровом и сантиметровом диапазонах длин волн.

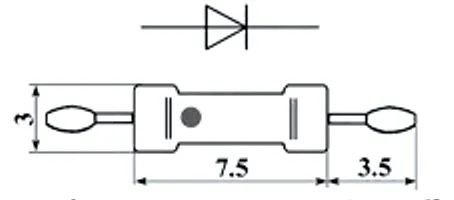

Выпускается в металлостеклянном корпусе типа КД-121.
Тип диода приводится на этикетке.
Маркируется двумя красными точками у положительного вывода.
Параметры и характеристики
Масса диода не более 0,15 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А202А, ТР3.360.075 ТУ.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
