2А125А-3 диод

2А125А-3 диод

Характеристики

Кремний
-60...+125
5.25
220...380
20
25000
Смесительный
4830PWQC8

Описание

Описание


Диоды 2А125А-3 кремниевые, планарно-эпитаксиальные, с барьером Шоттки, смесительные.
Предназначены для применения в преобразователях частоты сантиметрового диапазона длин волн в составе гибридных интегральных микросхем и микросборок, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

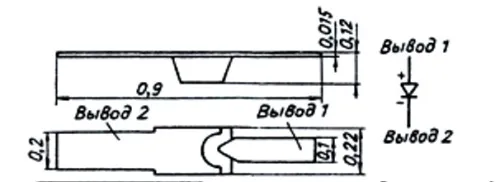

Выпускаются в бескорпусном исполнении с балочными выводами без кристаллодержателя.
Товарный знак, тип диода, и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Диоды выпускаются подобранными в пары и четверки и обозначаются 2А125АР-3 и 2А125АГ-3.

Параметры и характеристики


Масса диода не более 0,0003 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А125А-3, аА0.339.237 ТУ;
диод СВЧ 2А125АР-3, аА0.339.237 ТУ/Д2.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
