Характеристики

Кремний
0.3
0.75
-60...+125
5
0.7
425...575
50
15000
Смесительный
0.05
4830PWQBX

Описание

Описание


Диоды 2А108А кремниевые, микросплавные, смесительные.
Предназначены для применения в преобразователях частоты сантиметрового диапазона длин волн.

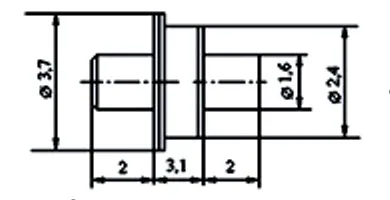

Выпускаются в металлокерамическом корпусе с жесткими выводами типа КД-106.
Тип диода и схема соединения электродов с выводами приводятся на этикетке.
Диоды выпускаются подобранными в пары и четверки и обозначаются 2А108АР и 2А108АГ.

Параметры и характеристики


Масса диода не более 0,2 г.

Диоды выпускаются одиночными, подобранными в пары и четверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А108А, ТР3.360.086 ТУ.

• Минимальная наработка: 15000 ч;
• Срок сохраняемости: 25 лет

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
