Описание
Диоды 2А104А кремниевые, точечные, смесительные.
Предназначены для применения в преобразователях частоты дециметрового и сантиметрового диапазонов длин волн.

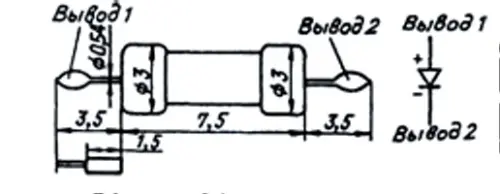

Выпускаются в металлостеклянном корпусе с жесткими выводами тина КД-121.
Диоды выпускаются подобранными в пары и обозначаются 2А104АР, КА104АР.
Тип диода приводится на этикетке.
Параметры и характеристики
Маркируются цветными полосками со стороны положительного вывода: 2А104А - красной, КА104А - синей.
Масса диода не более 0,15 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А104А ТР3.360.058ТУ; диод СВЧ КА104А, ТР0.336.025 ТУ.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
