Характеристики

Кремний
-60...+100
10
0.5
200...550
10
1000
Смесительный
0.15
4830PWQBN

Описание

Описание


Диоды 2А103А кремниевые, точечные, смесительные.
Предназначены для применения в преобразователях частоты СВЧ-диапазона.

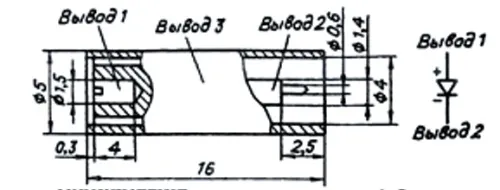

Выпускаются в металлостеклянном корпусе с жесткими выводами типа КД-128.
Диоды выпускаются подобранными в пары и обозначаются 2А103АР,2А103БР.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Параметры и характеристики


Масса диода не более 1,65 г.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А103А, ТР3.360.057 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
