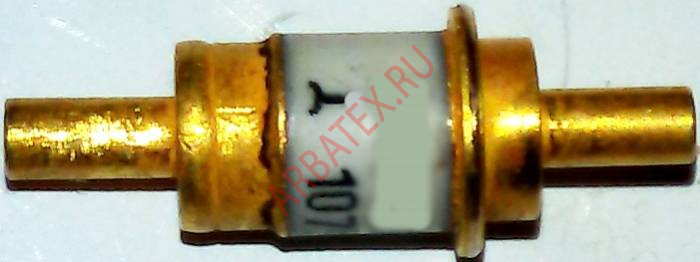

КА606А диод СВЧ кремниевый, мезаэпитаксиальный, умножительный. Предназначен для применения в умножителях частоты сантиметрового диапазона длин волн.
Технические характеристики :
КА606А диод СВЧ кремниевый, мезаэпитаксиальный, умножительный.
Предельная частота при Uобр=6 В, не менее:
- 2А605А, КА605А ..... 100 ГГц
- 2А605А, КА605Б, КА605В ..... 130 ГГц
Общая емкость при Uобр=6 В, f=10 МГц:
- 2А605А, КА605А ..... 0,85..1,45 пФ
- 2А605Б, КА605Б ..... 0,55..0,95 пФ
- КА605В ..... 0,5..1,5 пФ
Емкость корпуса ..... 0,2..0,3 пФ
Предельные эксплуатационные данные:
Постоянное обратное напряжение ..... 30 В
Рассеиваемая мощность:
При Т=-60..+60С
- 2А605А, КА605А ..... 1 Вт
- 2А605Б, КА605Б, КА605В ..... 0,7 Вт
При Т=+100 С
- 2А605А, КА605А ..... 0,4 Вт
- 2А605Б, КА605Б, КА605В ..... 0,3 Вт
При Т=+125 С
- 2А605А, КА605А ..... 0,07 Вт
- 2А605Б, КА605Б, КА605В ..... 0,06 Вт
Температура перехода ..... +125 С
Температура окружающей среды ..... -60..+125 С
