2А551Б-3 диод

2А551Б-3 диод

Характеристики

Кремний
0.05
0.9
70000000
не более 5
30
-60...+125
1000
30000
не менее 50
Переключательный
0.06...0.12
0.7...3
4D50RVFVS

Описание

Описание


Диоды СВЧ 2А551Б-3 кремниевые, диффузионные, переключательные прямой 2А551А-3, 2А551Б-3, 2А551В-3, 2А551Г-3 и обратной 2А551А1-3, 2А551Б1-3, 2А551В1-3, 2А551Г1-3 полярности.
Предназначены для применения в переключающих устройствах СВЧ диапазона герметизированной аппаратуры.

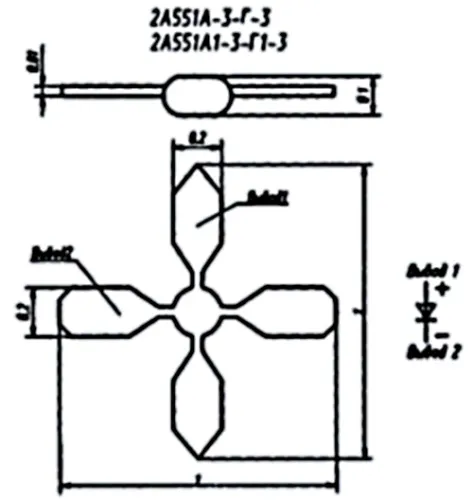

Бескорпусные, с жесткими выводами без кристаллодержателя.

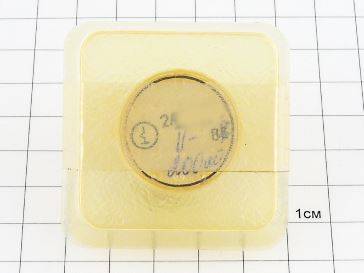

Тип диода приводится на этикетке.
На длинном выводе наносят знак минус, обозначающий диоды прямой полярности, и знак плюс, обозначающий диоды обратной полярности.

Параметры и характеристики


Масса диода не более 0,001 г.

Технические условия аА0.339.468 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
