Характеристики

Германий
не менее 0.5
-60...+70
100
1000
19
0.18
800
Переключательный
не более 0.8
2.5
4D20WGDQM

Описание

Описание

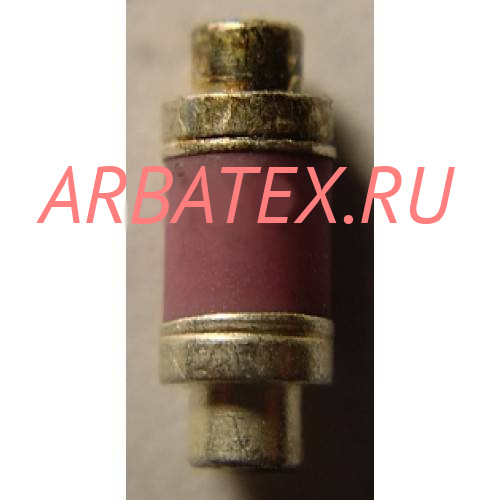

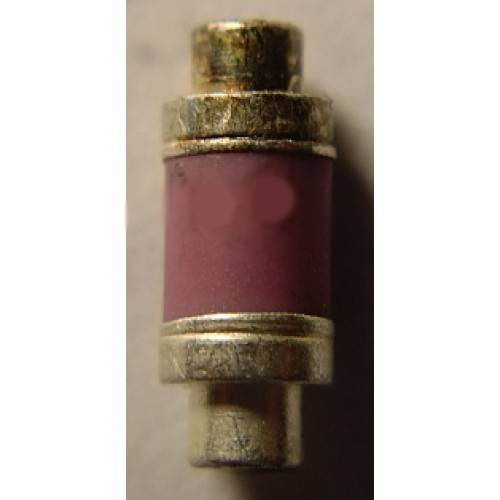

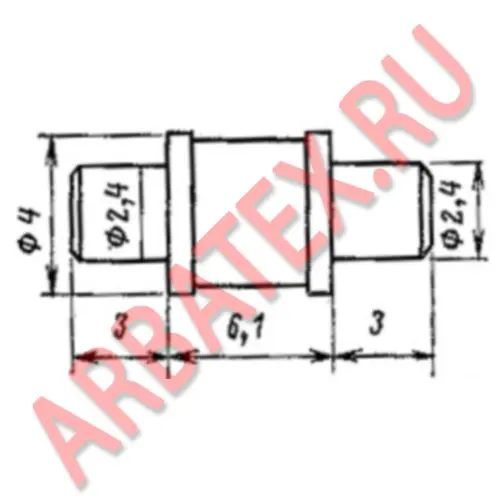

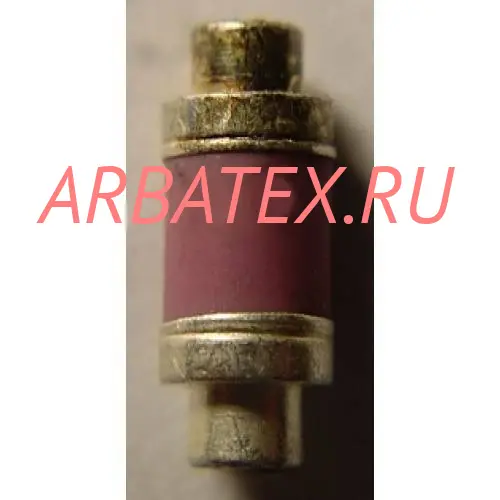

1А501Д диод сверхвысокочастотный переключательный. Выпускается в металлокерамическом корпусе КДЮ-118-3 с жесткими выводами.

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода указывается на этикетке.
Диоды маркируются цветным кодом.

Параметры и характеристики


Масса диода не более 0,6 г.

Допускается применение диодов в коммутационных устройствах при длинах волн более 3 см. Не разрешается подача обратною напряжения более 18 В и прямого тока более 30 мА для 1А501А, 1А501Б, 1А501Г, 1А501Д, 1A501E и 20 мА для 1А501В, 1А501Ж, 1А501И.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
