Характеристики

Германий
-60...+85
13.5
0.1
150...300
6
5
3000
Смесительный
48Q0V6OZJ

Описание

Описание


Диоды 1А106А сверхвысокочастотные германиевые.
Предназначены для работы в преобразователях частоты в диапазоне волн 2 — 3 см.

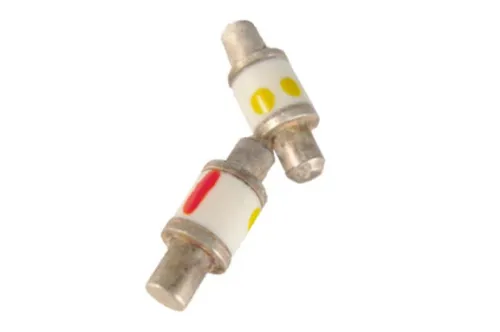

Выпускаются диоды 1А106А в металлокерамическом корпусе.
Тип прибора и схема соединения электродов с выводами приводятся на этикетке.
Диоды маркируются цветным кодом: 1А106А — одной желтой точкой.

Параметры и характеристики

Масса диодов не более 0,6 г.

Потери преобразования при Рпд = 200 мкВт, rпос = 100 Ом, rм = 230 Ом, не более:
при 298 К
1А106А, 1А106Б — 13,5 дБ
при 213 и 343 К
1А106А, 1А106Б — 15 дБ
Выпрямленный ток при Рпд = 200 мкВт, rпос = 100 Ом, не менее:
1А106А, 1А106Б — 0,1 мА
Коэффициент стоячей волны по напряжению при Рпд = 200 мкВт, rпос = 100 Ом, rм = 230 Ом, не более:
1А106А — 1,2
Выходное сопротивление при Рпд = 200 мкВт, rпос = 100 Ом — от 160 до 300 Ом
Нормированный коэффициент шума (расчетный) на промежуточной частоте 10 кГц, не более:
1А106А — 22 дБ

Разброс электрических параметров в паре 1А106А
Потери преобразования, не более — 0,5 дБ
Выпрямленный ток, не более — 0,05 мА
Выходное сопротивление, не более — 25 Ом

Предельные эксплуатационные данные 1А106А:
Непрерывная рассеиваемая СВЧ мощность при температуре от 213 до 343 К — 6 мВт
Непрерывная рассеиваемая СВЧ мощность при кратковременном воздействии (не более 5 мин), при температуре от 213 до 358 К — 30 мВт
Импульсная рассеиваемая СВЧ мощность при кратковременном воздействии (не более 5 мин), τи = 1 мкс, f  = 1000Гц и температуре от 213 до 358 К — 100 мВт
Импульсная падающая СВЧ мощность — 0,05 х 10-7 Дж
Температура окружающей среды — от 213 до 343 К

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
