КА609А диод

КА609А диод

Характеристики

Кремний
370000000
не более 100
40
-60...+125
2000
25000
Умножительный
48Q0V6PIS

Описание

Описание


Диоды СВЧ КА609А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового диапазона длин волн.

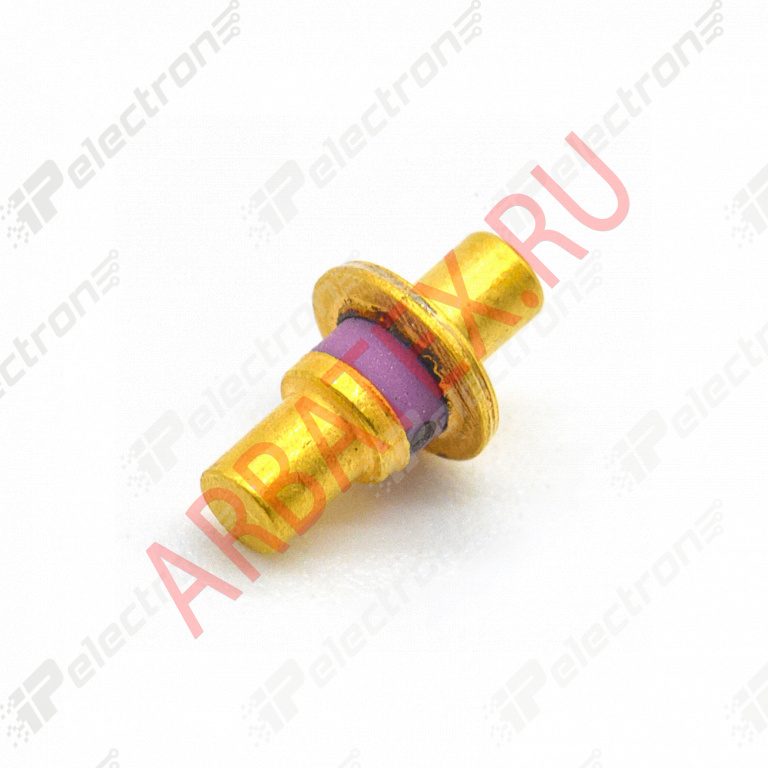

Выпускаются в металлокерамическом корпусе с жесткими выводами типа КД-106
и в бескорпусном исполнении в виде кристалла с контактными площадками на кристаллодержателе.
Бескорпусные диоды предназначены для применения в составе гибридных интегральных микросхем,
обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана,
плесневых грибов, инея и росы, пониженного и повышенного давления.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Маркируются цветным кодом: 2А609А - поперечной черной полосой на керамической втулке;
2А609Б - красной полосой;
КА609А - черной полосой и черной точкой;
КА609Б - красной полосой и красной точкой;
КА609В - не маркируются.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А609А, ШГ0.336.002 ТУ;
диод СВЧ КА609А, aA0.336.784 ТУ;
диод СВЧ 2А609А-5, aA0.339.279 ТУ.

Параметры и характеристики


Масса диода не более 0,2 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
