3А759А-4 диод

3А759А-4 диод

Характеристики

Арсенид галлия
-60...+85
25000
15
0.06
Генераторный
48Q0V6P7Q

Описание

Описание


СВЧ диоды 3А759А-4 арсенидогаллиевые, мезаэпитаксиальные с p-n переходом, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах миллиметрового диапазона длин волн в составе гибридных интегральных микросхем,
обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

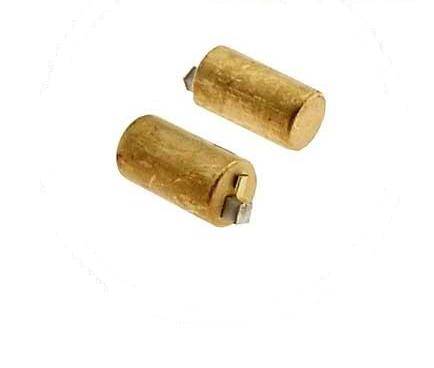

Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Диоды маркируются цветной точкой на торце минусового вывода:
3А759А - черной,
3А759Б - синей,
3А759В - зеленой.
Пример записи условного обозначения при заказе и в конструкторской документации: диод СВЧ 3А759А-4, аА0.339.739 ТУ.

Параметры и характеристики


Масса диода не более 0,2 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
