Характеристики

Арсенид галлия
-60...+60
3000
15000
1.7
Генераторный
48Q0V6P6R

Описание

Описание

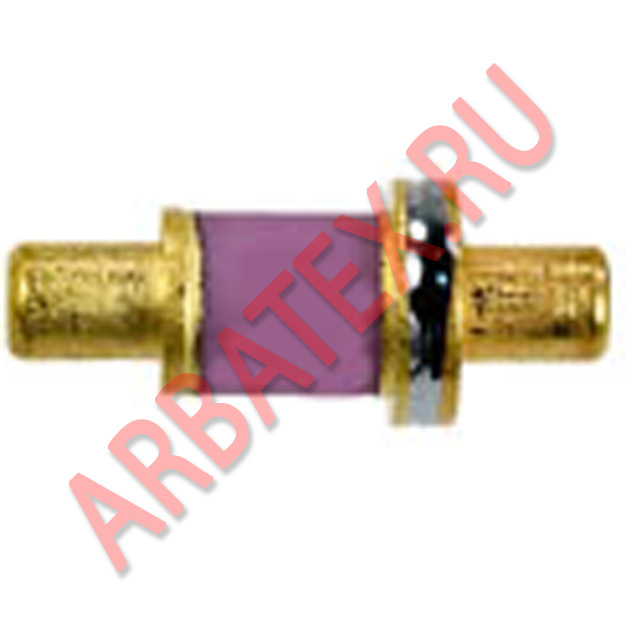

Диоды СВЧ 3А705Б полупроводниковые арсенидогаллиевые генераторные на эффекте Ганна
предназначены для работы в качестве активного элемента в генераторах сантиметрового диапазона
длин волн в радиоэлектронной аппаратуре (РЭА).

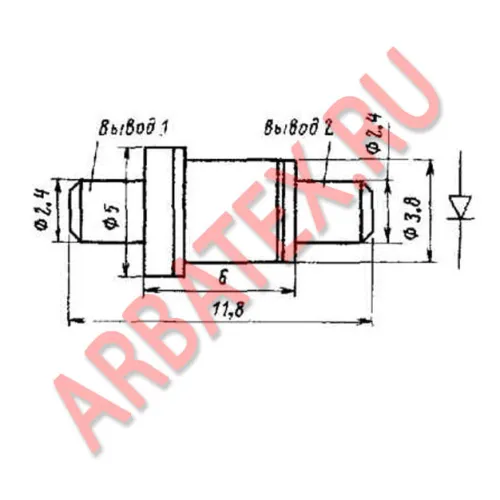

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приводится на корпусе.
Отрицательный вывод - со стороны крышки.
Масса диода не более 0,65 г.

Диоды СВЧ 3А705Б соответствуют техническим условиям ФЫ0.336.010 ТУ.

Параметры и характеристики


• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
