3А134АГ6 диод

3А134АГ6 диод

Характеристики

Арсенид галлия
-60...+85
3.5...4.5
100
25000
Смесительный
0.3
0.2...0.8
48Q0V6P63

Описание

Описание


Диод 3А134АГ6 - арсенидогаллиевые, планарно-эпитаксиальные, с барьером Шоттки, смесительные.
Предназначены для применения в преобразователях частоты метрового и дециметрового диапазонов длин волн в составе гибридных интегральных микросхем и микросборок, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

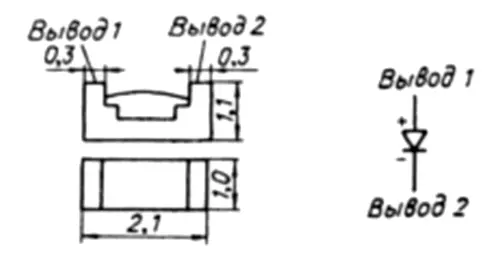

Выпускаются в бескорпусном исполнении с жесткими выводами на кристаллодержателе.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Маркируются черной точкой у основания плюсовой контактной площадки.
Диоды выпускаются подобранными в пары и четверки и обозначаются 3А134АР-6 и 3А134АГ-6.

Пример записи условного обозначения при заказе и в конструкторской документации: диод СВЧ 3А134А-6, аА0.339.532 ТУ.

Параметры и характеристики диода 3А134А:


Масса диода не более 0,01 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
