2А555Б-1 диод

2А555Б-1 диод

Характеристики

Кремний
0.5
250000000
не более 10
500
-60...+125
25000
2000
не более 1.5
Переключательный
2.2...3
0.19...0.5
48Q0V6P0P

Описание

Описание


Диоды 2А555Б-1 кремниевые, диффузионные, переключательные.
Предназначены для применения в коммутационных устройствах, фазовращателях, модуляторах, аттенюаторах сантиметрового и дециметрового диапазонов длин волн.

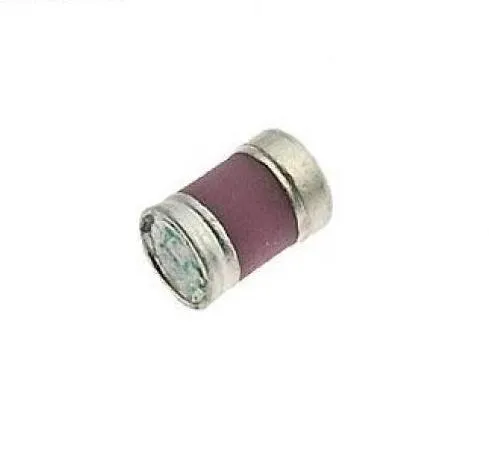

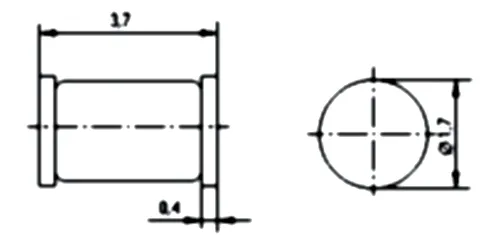

Выпускаются в металлокерамическом корпусе типа КД-10А 2А555А, 2А555Б и КД-34 2А555А-1, 2А555Б-1 с жесткими выводами.
Тип диода обозначается: 2А555А - одной красной точкой, 2А555Б - двумя красными точками на корпусе прибора, диоды 2А555А-1, 2А555Б-1 дополнительно маркируются черной точкой со стороны положительного вывода. Положительный вывод - со стороны крышки.

Параметры и характеристики


Масса диода не более 1,5 г. для 2А555А, 2А555Б и не более 1,0 г. для 2А555А-1, 2А555Б-1.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А555Б, аА0.339.630 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
