Характеристики

Кремний
0.23
30
Ограничительный
2.2...3.4
не более 0.001
48Q0V6P0E

Описание

Описание


Диод 2А510В кремниевый планарно-эпитаксиальный, ограничительный.
Предназначен для применения в устройствах ограничения и стабилизации СВЧ мощности, защиты входных цепей приёмников сантиметрового и дециметрового, диапазонов длин волн.

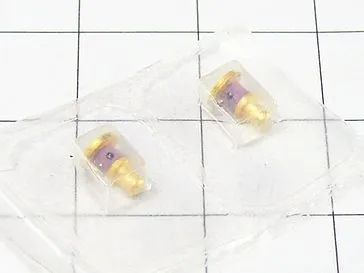

Выпускаются в металлокерамическом корпусе с жесткими выводами. Тип диода указывается на этикетке.
Маркируются цветными точками: 2А510А – одной черной, КА510А – двумя черными, КА510Б – двумя зелеными, 2А510В – одной желтой, КА510В – двумя желтыми, КА510Г – черной и зеленой, КА510Д – черной и желтой, КА510Е – зеленой и желтой.

Параметры и характеристики


Масса диода не более 0.15 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А510В, ТТ3.360.054 ТУ;
диод СВЧ КА510В, ТТ3.360.079 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
