Характеристики

Германий
50
не более 100
50
-60...+70
0.5
3000
0.3...0.4
2500
Переключательный
не более 0.5
0.5...0.65
48Q0V6OZT

Описание

Описание


Диоды 1А504А германиевые диффузионные.
Предназначены для работы в переключающих устройствах сантиметрового и дециметрового диапазонов волн.

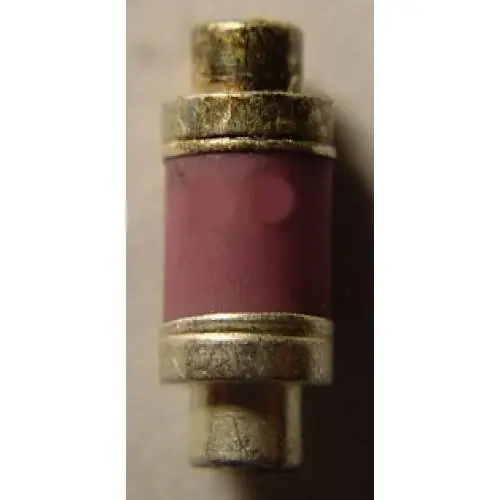

Выпускаются в металлокерамическом коаксиальном корпусе с жесткими выводами.
Диоды маркируются цветной точкой на керамической части корпуса: 1А504А, ГА504А - красной.
Схема соединения электродов с выводами приводится на керамической части корпуса.

Параметры и характеристики


Масса диода не более 1 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
