Модификации

Характеристики

7500
1.16
0.9
0.75
25
не более 1.35
320
1000
-60...+190
2
4830PWQZK

Описание

Описание


Диод Д161-320-10 кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.

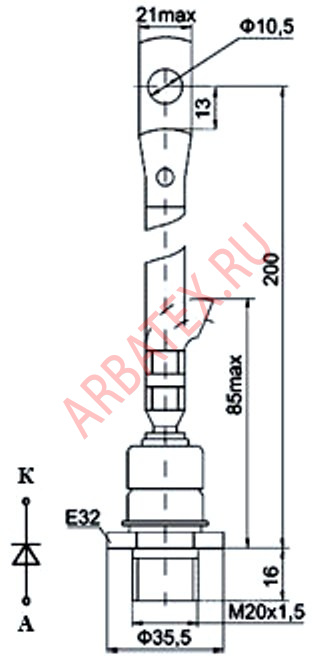

Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является основание корпуса, обратной полярности - гибкий вывод.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

Параметры и характеристики


Средний прямой ток - 320 А
Повторяющееся импульсное обратное напряжение - 1000 В
Масса диода не более 298 г.
Тип применяемого охладителя - O171, O371, OM101.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
