Описание
Диод Д161-250-11 применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.

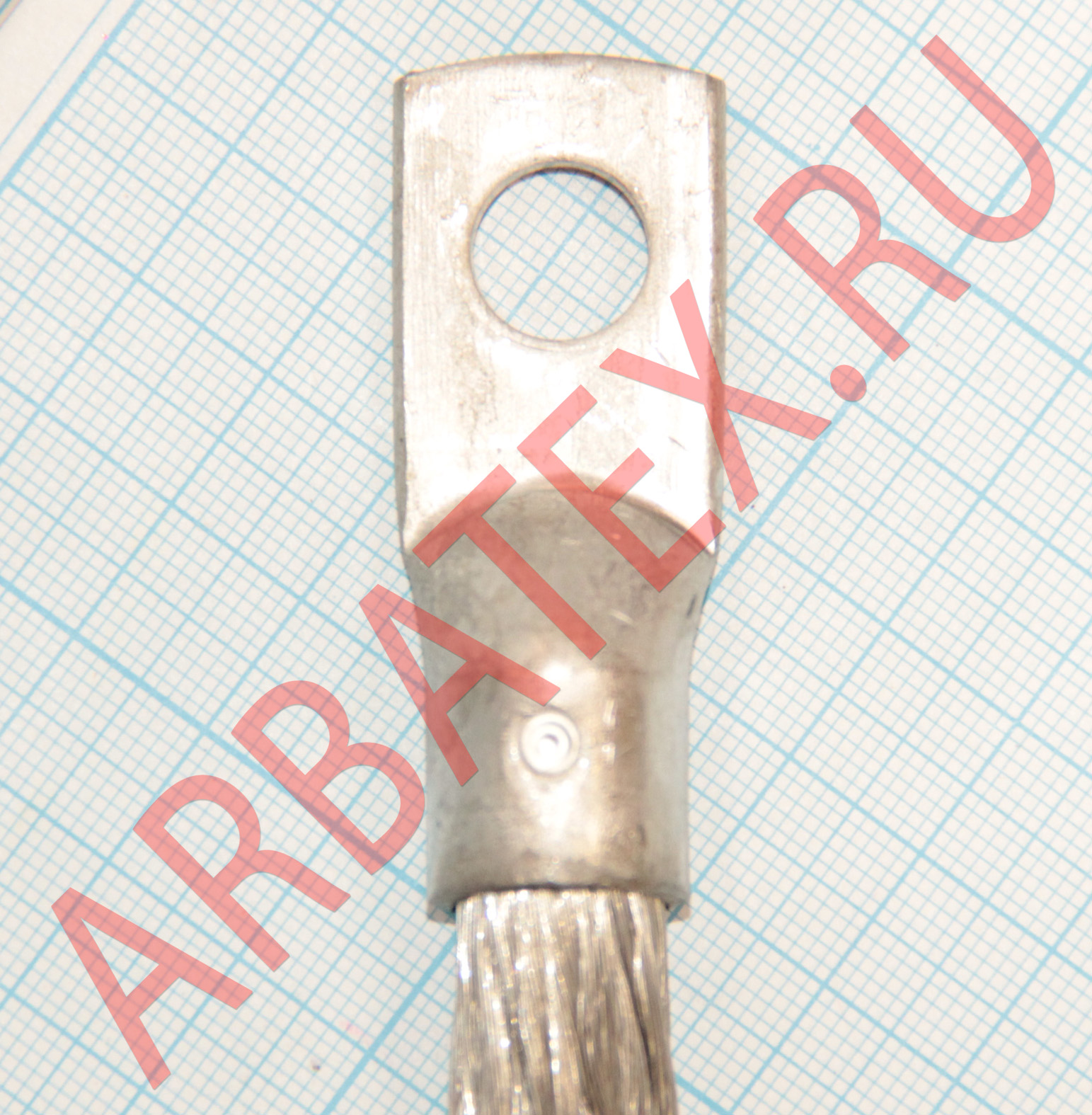

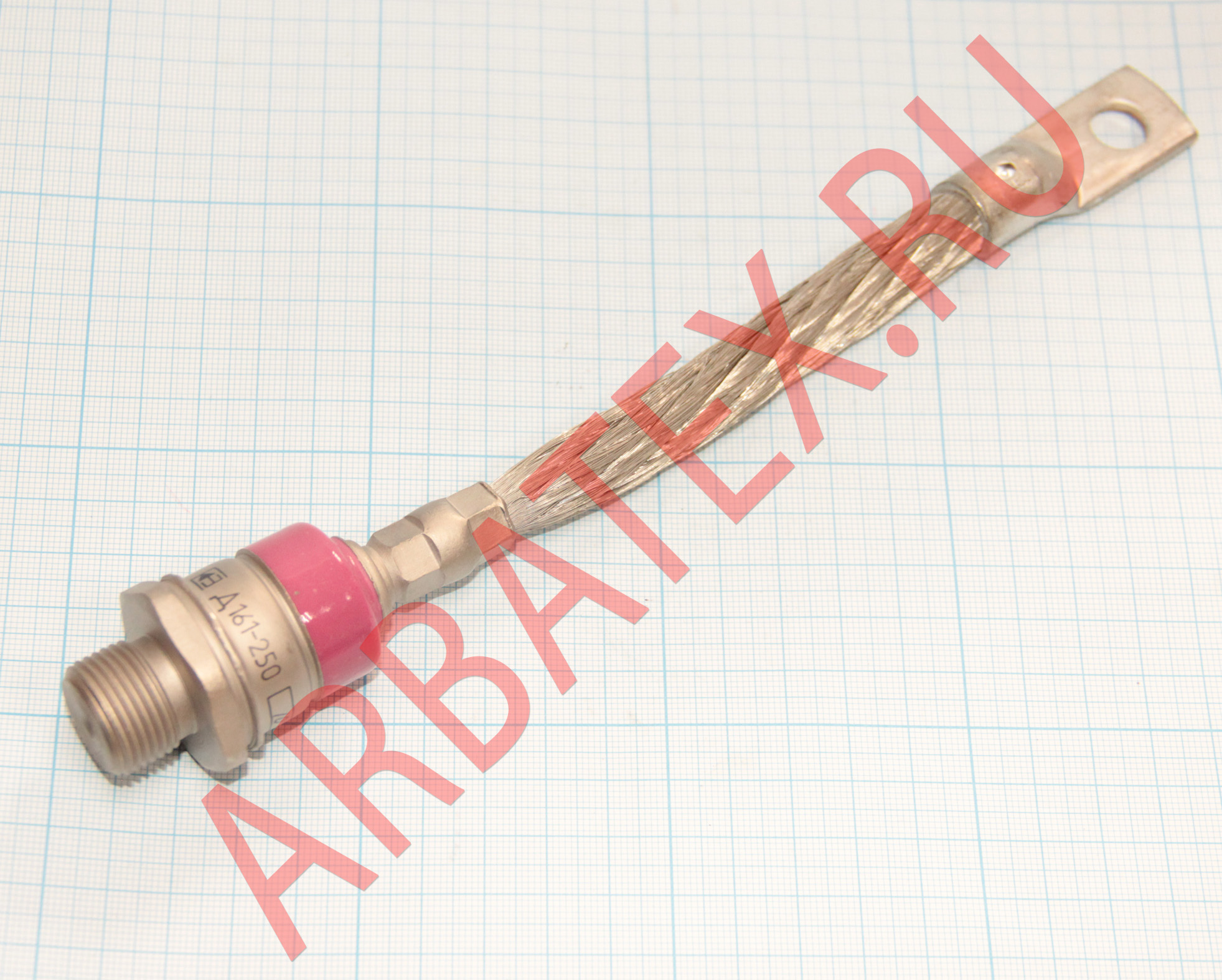

Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является основание корпуса, обратной полярности - гибкий вывод.
Средний прямой ток - 250 А
Повторяющееся импульсное обратное напряжение - 1100 В
Охлаждение воздушное естественное или принудительное.

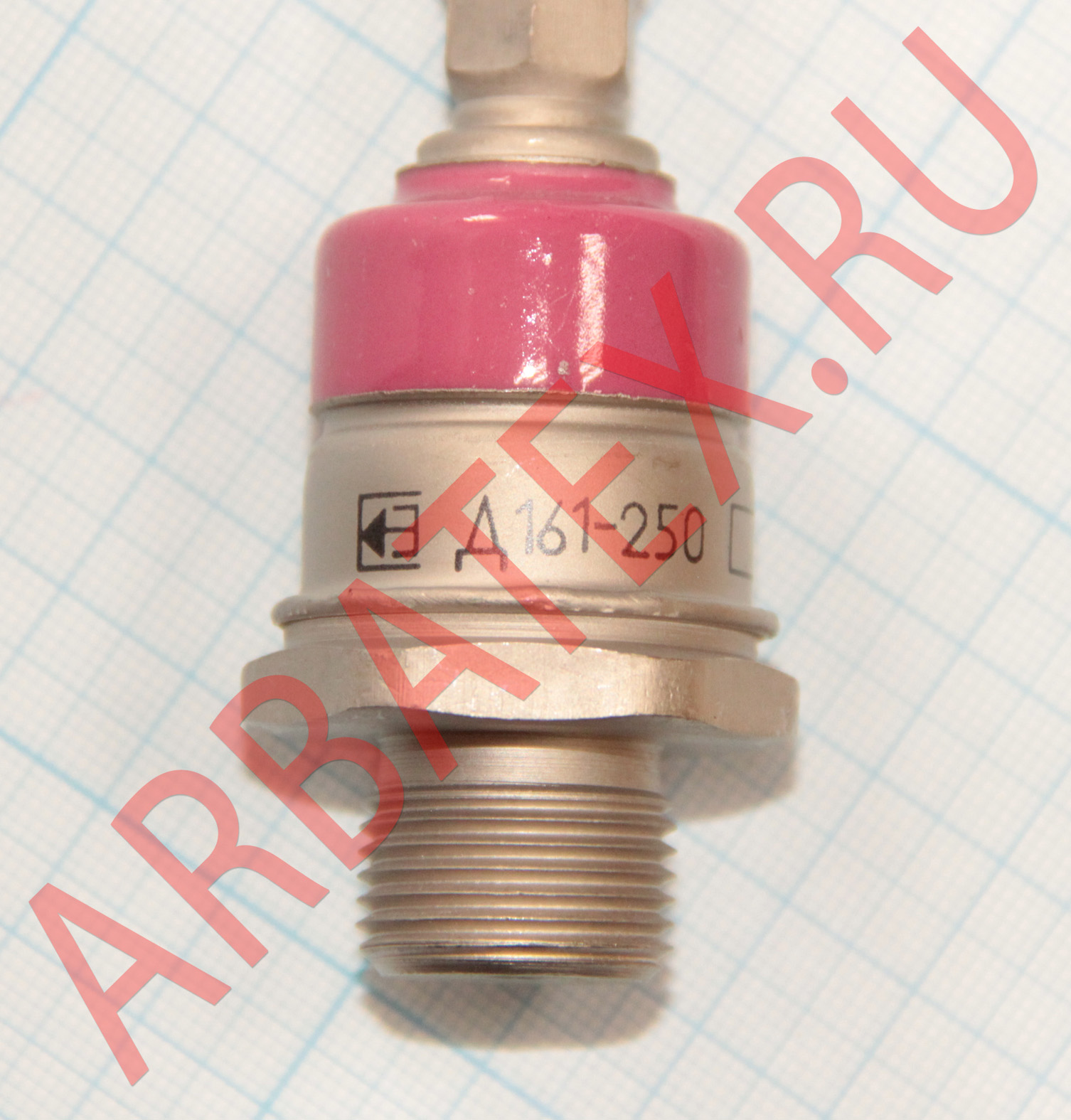

Обозначение типономинала и полярность выводов приводятся на корпусе.

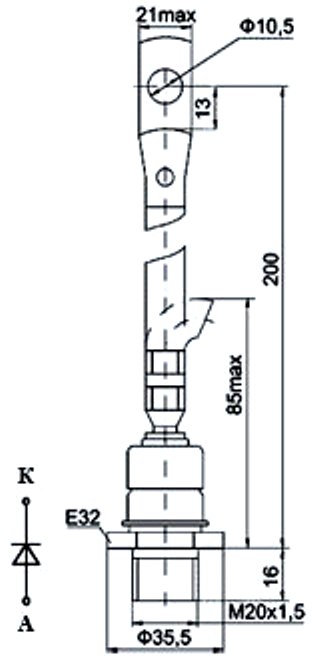

Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса диода не более 298 г.
Тип применяемого охладителя - o171, o371, om101.
Структура условного обозначения:
Д161-250-11
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
250 - максимально допустимый средний ток в открытом состоянии, А;
11 - класс по обратному повторяющемуся напряжению.
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
