Характеристики

550
0.8
0.9
0.7
7
не более 1.35
10
1100
-60...+140
4
4830PWQNZ

Описание

Описание


Диод ВЛ10-11 лавинный кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.

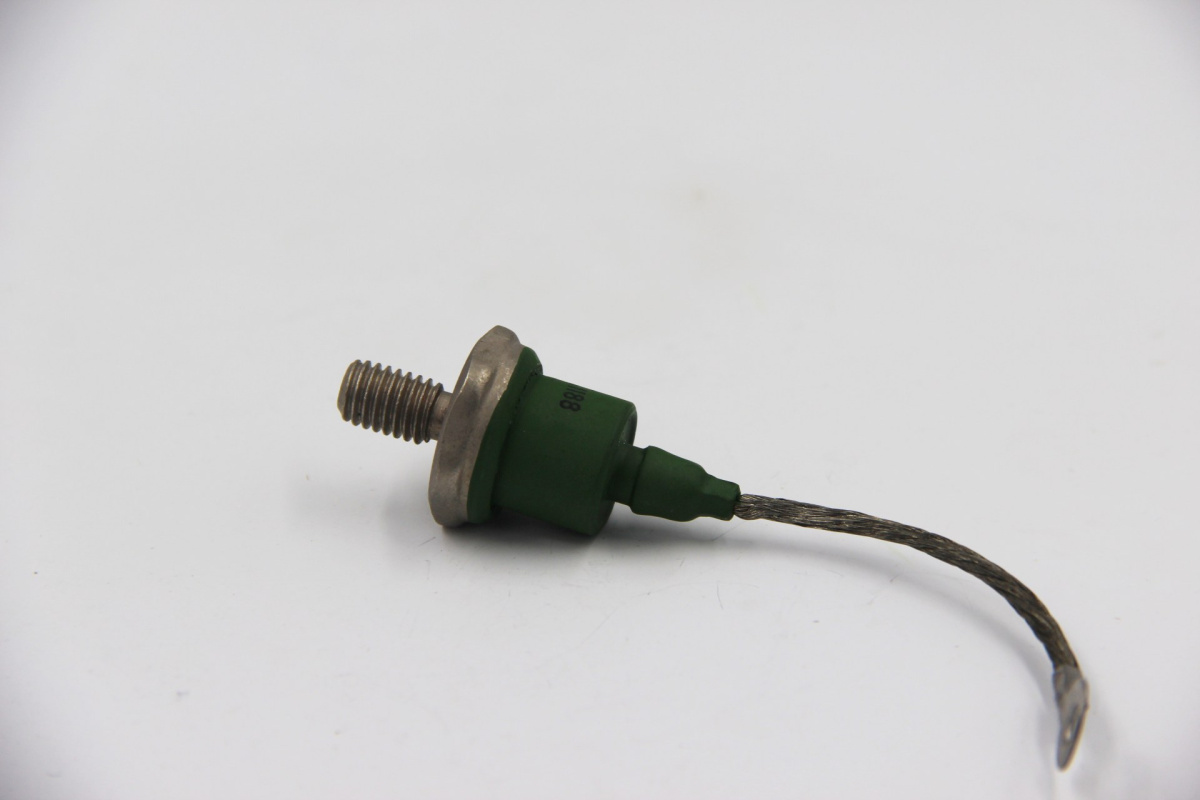

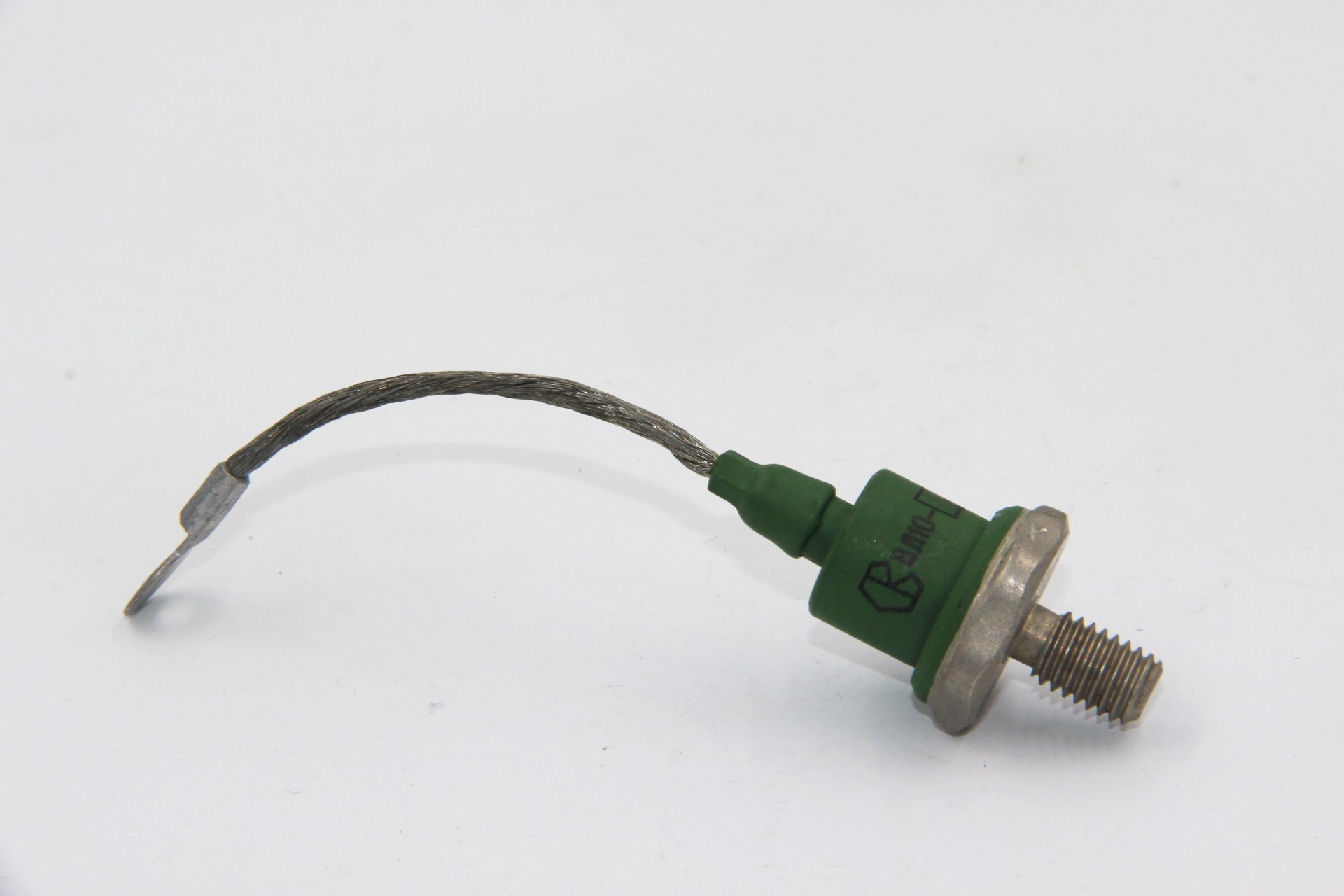

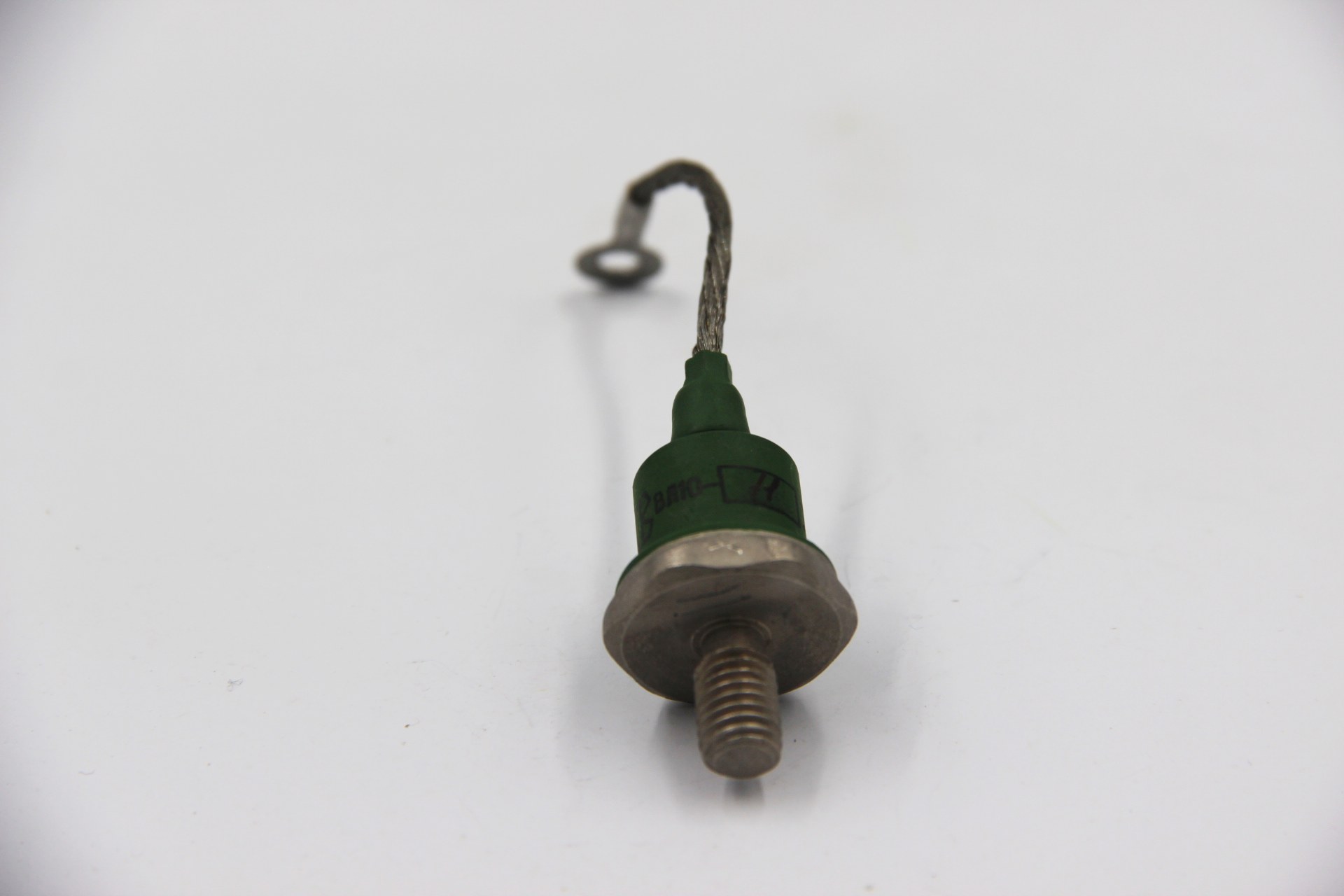

Выпускаются в металлостеклянном корпусе с гибким выводом

Характеристики


Средний прямой ток - 10 А
Импульсное обратное напряжение 1100 В
Охлаждение воздушное естественное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 45 г.

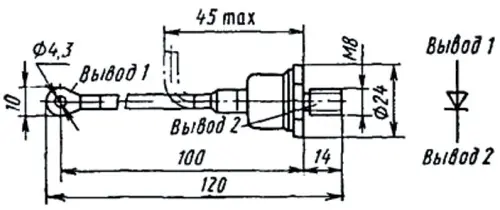

Габаритные размеры:
- общая длина - 120 мм
- длина шпильки - 14 мм
- резьба - М8


• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
