Характеристики

1260
1.16
0.9
0.75
20
не более 1.85
800
1000
15000
-60...+140
20
4830PWQNO

Описание

Описание


Диод В800-10 кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 500 Гц.
Выпускаются в металлокерамическом корпусе таблеточной конструкции.
Охлаждение воздушное или водяное принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Символ полярности нанесен на одном из оснований либо на специальной бирке.
Технические условия: ТУ 16-529.903-74.

Параметры и характеристики


Средний прямой ток - 800 А
Повторяющееся импульсное обратное напряжение - 1000 В
Тип применяемого охладителя: О243-150.
Масса диода не более 310 г.

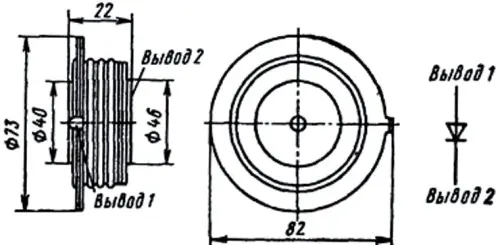

Габаритные размеры:
- диаметр - 73 мм
- высота - 22 мм

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
